6.5.1.1 Represos de agujas
Las agujas (o tablones) son piezas generalmente de madera, colocadas en un marco de
concreto y alineadas en una ranura, que funcionan a manera de obturador, como se observa
en la figura 73. Aun cuando su utilización tiende a disminuir en el país, las agujas de madera
se siguen utilizando, entre otras razones, por su facilidad de construcción. Aunque su uso
cada vez es menor, tiende a ser sustituido por compuertas metálicas, como se menciona más
adelante.
Son muy eficientes para mantener los niveles aguas arriba de la estructura, pero el gasto
hacia aguas abajo es muy afectado por cualquier variación de niveles, de tal suerte que el
agua excedente y/o faltante se magnifica en el tramo final del canal. Su manejo no requiere
capacitación especial, pero sí desarrollar la fortaleza física y destreza para colocarlas y
retirarlas. Las agujas de madera se pierden con relativa facilidad por diversos motivos, entre
ellos, el caer dentro del canal lleno de agua y viajar aguas abajo, ser utilizadas como soportes
para otro tipo de actividades, o simplemente como madera para re-aserrar.

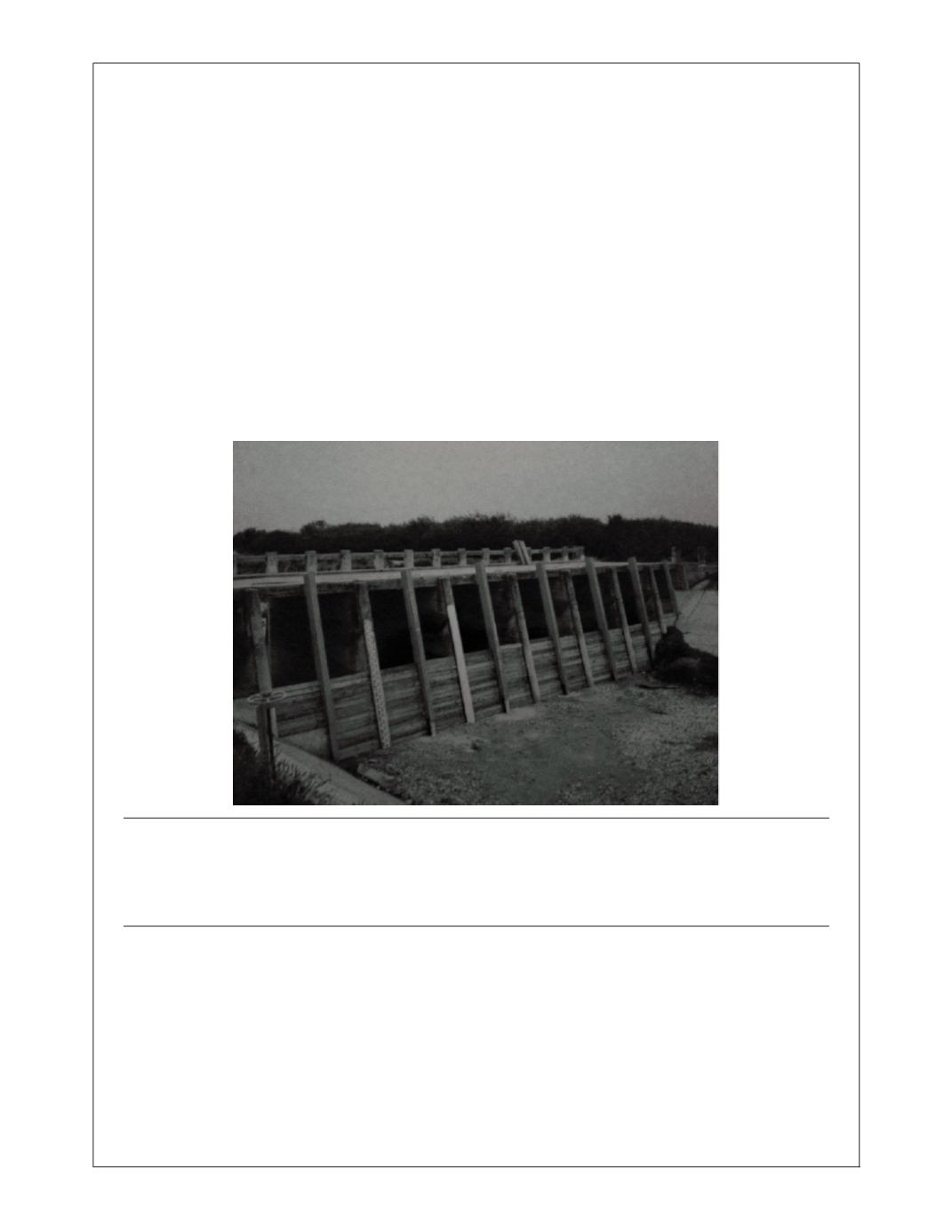

Figura 73. Represa de agujas de madera con sección 3”x 6”x 6 pies (0.75m x 0.15m x 1.80 m) con diez
claros de veinte agujas, cada uno y dos de diez agujas para un total de 220 piezas y capacidad de 25
m
3
/s. Represa actualmente sustituida por una represa de compuertas radiales, Km 121+440, canal
Rode. Cortesía DR 026 Bajo Río San Juan, Tam.
El espesor de la aguja demadera para un coeficiente de trabajo de 70.2 kg/cm
2
, se determina
con una fórmula propuesta por la Secretaría de Recursos Hidráulicos (SRH) (1961):
E = 3.269 H1/2 L
(19)
donde:
E: espesor de la madera, cm.
H: carga hidráulica, m.
L: claro o longitud de la aguja, m.
