que pueden tener filtraciones de consideración al ser difícil un cierre hermético debido al
metal de la tubería y de la compuerta (comal), especialmente si, durante su fundición, no
hay cuidado de tener acabados completamente a nivel. La calibración de esta estructura
es difícil, ya que al abrirse parcialmente la compuerta circular sobre la tubería circular, se
forman secciones tipo “media luna” con área hidráulica variable, sin seguir un patrón de
fácil cálculo.

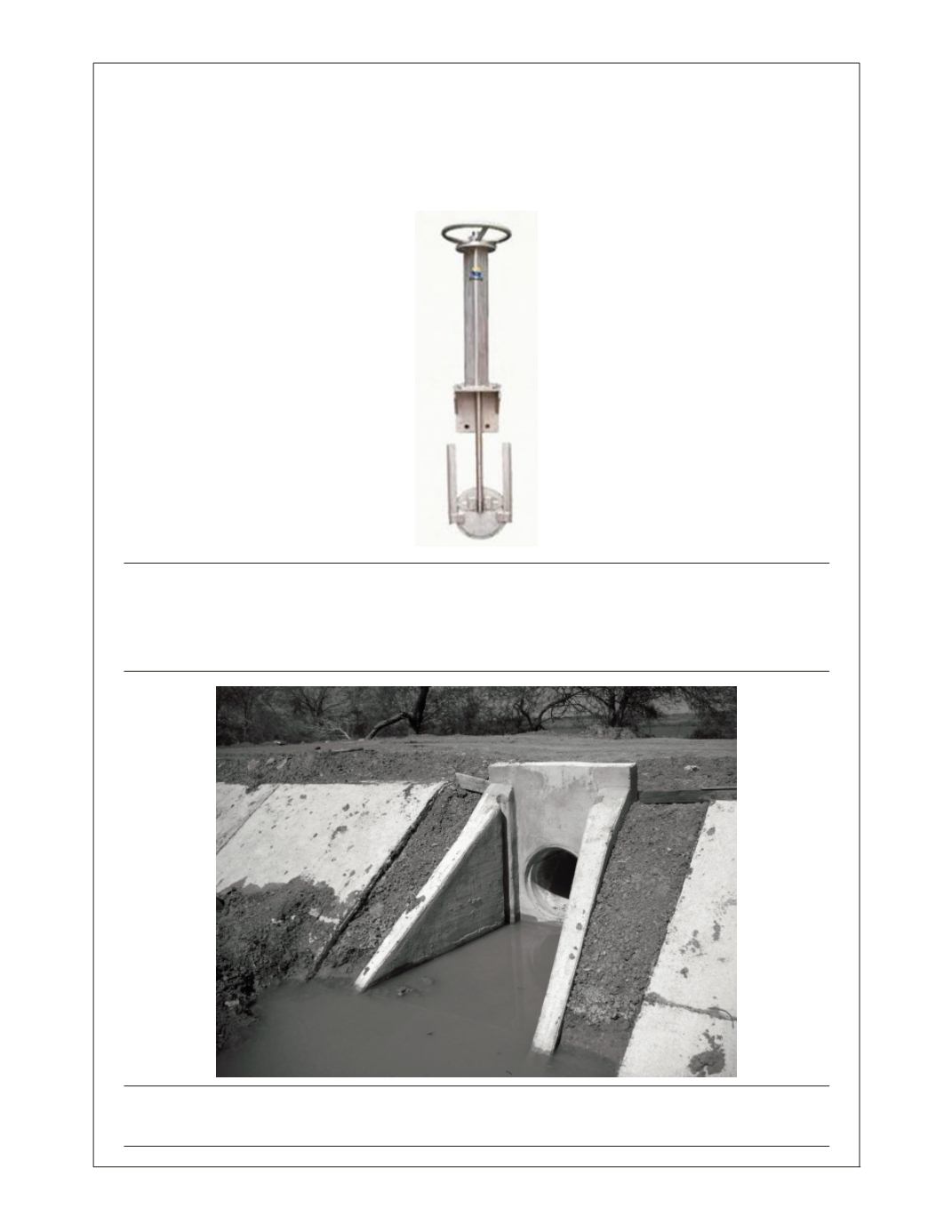

Figura 83. Compuerta tipo Miller para toma-granja. Parte inferior: compuerta circular que obtura el
tubo que comunica al canal con la regadera parcelaria; es izada por un vástago cilíndrico que es ele-
vado por el volante de la parte superior, que tiene un candado para trabar la compuerta en la posición
deseada.
Figura 84. Conducto preparado para colocar compuerta tipo Miller para toma granja. Canal 12+570
del DR 025 Bajo Río Bravo, Tam.
