Existen módulos de uno y dos deflectores. En el caso de un módulo de dos deflectores,
el funcionamiento es el siguiente: cuando el nivel del agua en el canal alimentador está por
debajo del nivel “II”, el escalón opera en condiciones de descarga libre, pero a medida que
se eleva el nivel del agua, eventualmente se llega a alcanzar el primer deflector, en el mismo
punto “II”. En estas circunstancias, el escalón y el deflector se “unen” hidráulicamente y la
descarga se realiza ahora bajo la ley de un orificio y el coeficiente de descarga es menor. Si
el agua continúa subiendo, la forma del primer deflector genera una especie de contracción
del área hidráulica, que se constriñe aún más conforme el aumento del nivel del agua.
Consecuentemente, el gasto derivado no aumenta aun cuando se tienemayor carga hidráulica
en el canal alimentador. Si el agua continúa ascendiendo, escurrirá entre los dos deflectores
formándose un conducto, cuya dirección de escurrimiento es aproximadamente contraria
a la dirección de la corriente en el orificio formado por los deflectores y el escalón. Es así
que conforme se tiene mayor nivel, el agua tendrá mayor energía cinética para obstaculizar
el escurrimiento en el orificio y, por lo tanto, el aumento de gasto no es proporcional al
aumento de nivel.
En un módulo de dos deflectores se ha designado como el gasto nominal, aquel valor del
gasto que se presenta cuando el nivel del agua se encuentra justo en el nivel “I” (figura 88). El
diseño y disposición de los deflectores está hecho para que, cuando el agua alcance el nivel
“II”, se tenga aproximadamente el 90% del gasto nominal. A su vez, cuando el nivel del agua
toque el nivel “III”, se deberá tener el 110% del mismo gasto nominal. Estos porcentajes se
relacionan con la variación máxima permitida de los niveles de agua en el canal alimentador.
Los módulos reguladores de la compañía francesa Alshtom-fluides pueden regular un gasto
con una variación de 5%, si el nivel en el canal alimentador no varía más de 0.05 m para sus
reguladores pequeños, y de hasta 0.37 m, para sus módulos más grandes (García, 1998).
Estos módulos se publicitan como dispositivos de descarga de gastos contantes, pero
estrictamente hablando, no descargan gastos constantes; más bien tienen una variación de
gasto, pero menor a la variación del nivel del agua en el canal alimentador.

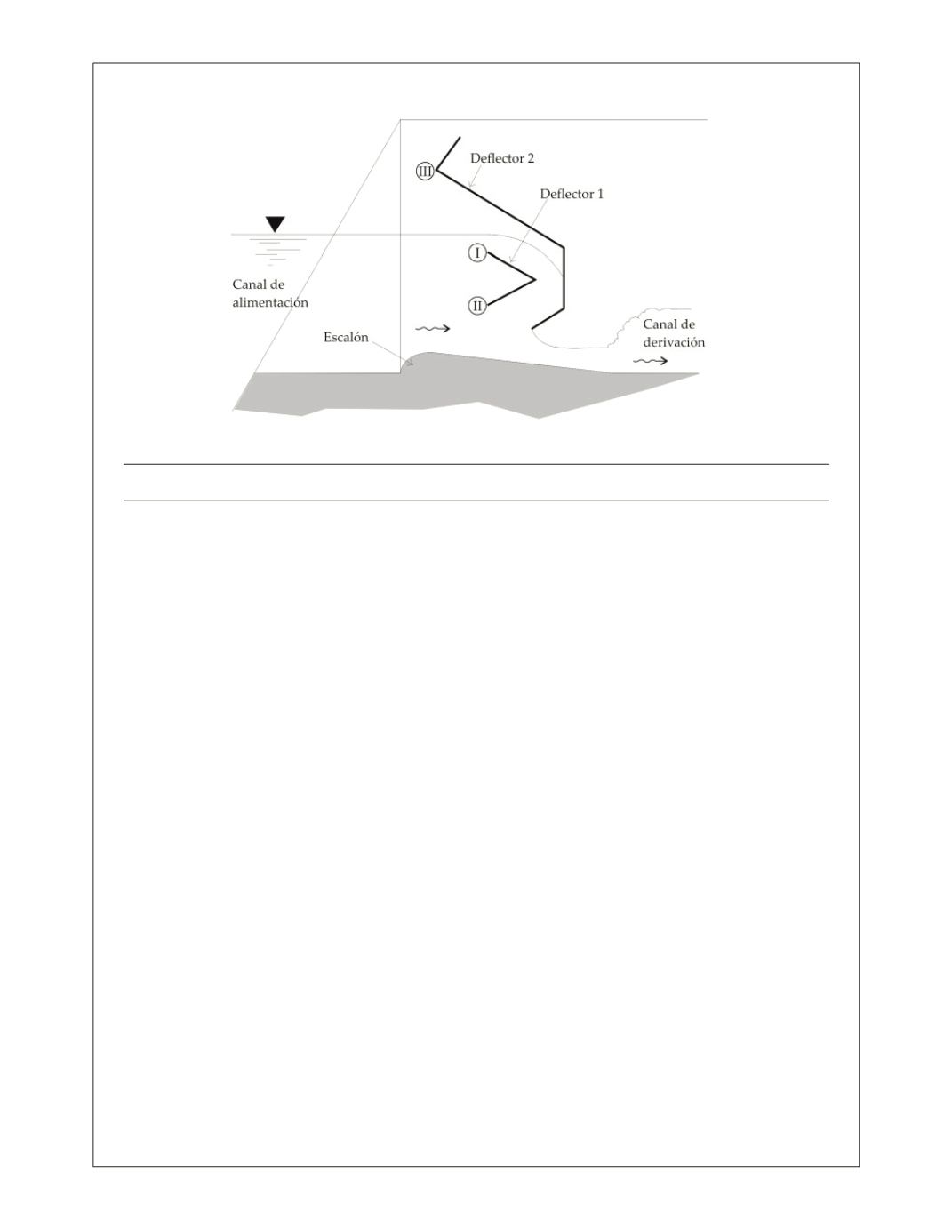

Figura 88. Croquis esquemático de un módulo de dos deflectores o máscaras.
