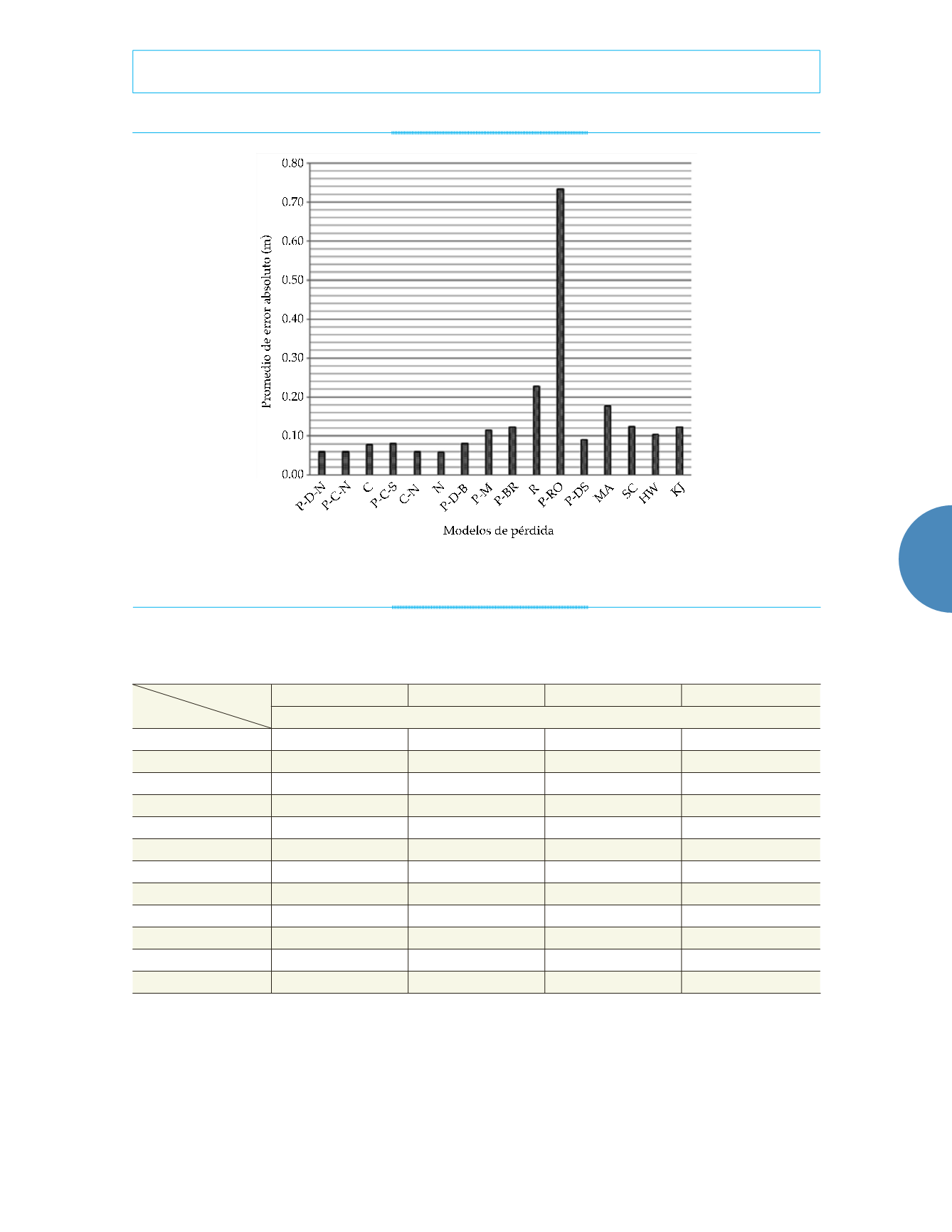

Figura 7. Promedio de error absoluto con los diferentes modelos para los reactores de flujo anular simple.
Cuadro 7. Promedio de errores absolutos de pérdida de carga, por reactor y combinación de modelos.
Reactor
Modelo
R1
R2
R3
R4
(m)
P-D-N
0.58
1.05
1.35
0.19
P-C-N
0.62
1.06
1.36
0.19
C
0.43
1.12
1.47
0.34
P-C-S
0.47
1.13
1.49
0.34
C-N
0.62
1.06
1.36
0.19
N
0.54
1.05
1.35
0.18
P-D-B
0.78
0.99
1.23
0.31
P-M
3.14
0.65
0.6
0.1
P-BR
3.14
0.65
0.6
0.1
R
3.24
1.42
2.05
0.82
P-RO
12.21
2.66
4.31
2.29
P-DS
2.66
0.72
0.73
0.03
La figura 9 muestra los promedios de erro-
res absolutos por tipo de modelo para cada
uno de los reactores en estudio de acuerdo con
el modelo de cálculo (circular o anular), y se
puede observar que al considerar las pérdidas
en todos los regímenes de flujo, los modelos
para sección circular son los que tienen mejor
ajuste. Como se observó en la figura 8, el ré-
gimen turbulento presenta mayor error, que
afecta el promedio general de los modelos;
