teórica con las pérdidas obtenidas en el modelo
físico. Para lo anterior se obtuvo el error absolu-
to (
E
abs
), calculado como el valor absoluto de la
diferencia entre la pérdida de carga teórica (
h
T
)
y la pérdida de carga medida en el laboratorio
(
h
r
), ecuación (19):
E
abs
=
h
T
h
r
(19)
Dispositivos y materiales
Los reactores utilizados en este estudio consis-
tieron en módulos conformados por tubos de
PVC unidos entre sí por codos de 90° y por un
tramo recto de PVC (figura 2). En el interior de
cada tubo se colocaron de manera concéntrica
―para formar el polo negativo y el positivo―
electrodos formados con tubos y varillas según
el caso de estudio. Las configuraciones analiza-
das fueron las siguientes: a) secciones anulares
simples y b) secciones anulares múltiples (figura
3). En ambos tipos de reactores se sellaron para
cada reactor aquellas zonas donde no se quería
que hubiera flujo de fluido.
El cuadro 6 muestra las configuraciones y
características de operación de los cuatro reac-
tores (R1, R2, R3 y R4) de sección anular simple,
que fueron utilizados para verificar la respuesta
de los modelos estudiados en la primera etapa
del estudio, así como el R5 de sección anular
múltiple, con el cual se llevó a cabo la segunda
parte del estudio.
Para operar los modelos físicos se utilizó
una bomba peristáltica con rango de trabajo de
6 a 600 rpm, dando caudales de operación de
16.80 a 1 680 ml/min utilizando tubería serie
MasterFlex núm. 17 y una bomba sumergible
para los reactores R1, R2, R3 y R4, así como una
bomba centrífuga de ¾ de pulgada para cau-
dales de 30 hasta 250 l/min para el reactor R5.
Las pérdidas de carga hidráulica se midieron de

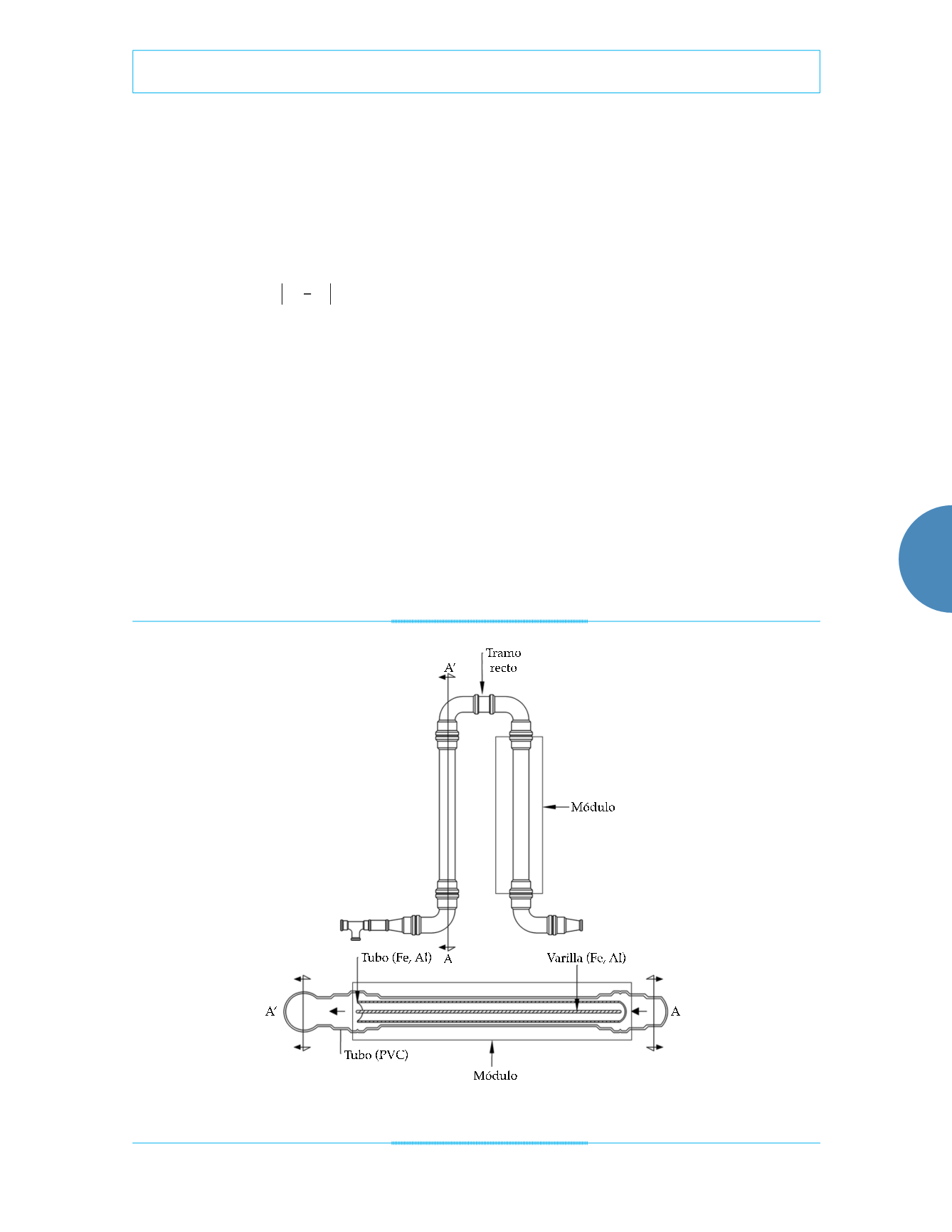

Figura 2. Esquema de planta y corte longitudinal del reactor de electrocoagulación de sección simple.
