Si existe un exceso de biogás almacenado y que no se va a utilizar, este pasa por un apagallamas
(8) y después se dirige hacia el quemador (9).
Para el uso del biogás se continúa con el tratamiento de limpieza, en donde se eliminan los si-
loxanos, humedad, H
2
S y otras impurezas que pudieran afectar el desempeño de la máquina de
cogeneración de calor y electricidad.
El biogás se lleva a un lavador de gases químico (10) para eliminación de H
2
S y partículas con-
tenidas en el mismo.
Después pasa por un sistema de sopladores (11) con motor a prueba de explosión y variador
de frecuencia, para incrementar la presión del biogás y que pueda fluir a través de los intercam-
biadores.
Debido al proceso de compresión, la temperatura del biogás se incrementa a aproximadamente
93 °C; esta pasa por un enfriador (12) en donde se enfría a 55 °C.
Después el biogás fluye a través de un intercambiador biogás-biogás (13) en donde se apro-
vechará su calor para incrementar la temperatura del biogás superfrío que sale del sistema. La
temperatura del biogás después de este intercambiador es de aproximadamente 21 °C. Seguido
del intercambiador biogás-biogás se encuentra un intercambiador biogás-refrigerante (primera
etapa de refrigeración), en donde el biogás se enfría hasta 1.7°C (14) por medio del refrigerante
por proporciona el chiller (15). Esta disminución en la temperatura provoca condensación de
la humedad en el biogás y por ende la remoción de H
2
S. Seguido de este intercambiador, se en-
cuentra un filtro coalescente (16) en donde se eliminan las trazas de humedad y H
2
S acarreadas
por el biogás.
Posteriormente, el biogás pasa por otro intercambiador biogás-refrigerante (17) (segunda etapa
de refrigeración), en donde la temperatura del biogás superfrío será aproximadamente de -23
°C. El enfriamiento del refrigerante se realiza en un chiller (18). Después de esta etapa, el biogás
alcanza la temperatura de condensación de los siloxanos, removiendo el 90% de estos.

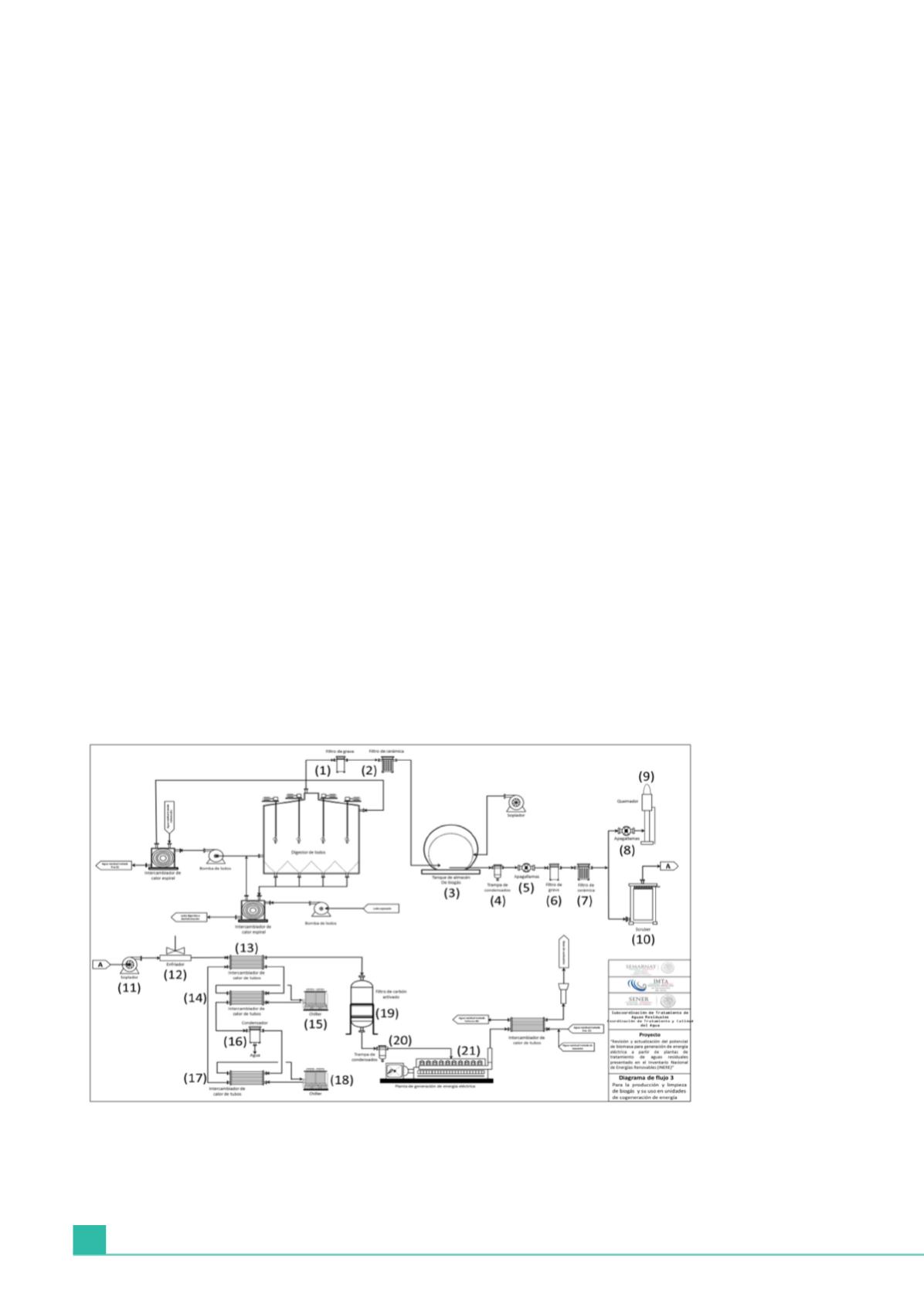

Figura 2.13 Sistema de producción y limpieza de biogás para remoción > 90% de humedad, sulfuros y siloxanos
El biogás superfrío fluye a través del primer intercambiador biogás-biogás (13) en donde se
incrementa su temperatura a 11 °C. Finalmente, el biogás se conduce a través de unos filtros
