Celdas de combustible o combustión
Una celda de combustible es un equipo
electroquímico que toma el hidrógeno del
biogás y el oxígeno del aire para producir
electricidad en forma continua.
/
Figura 2.9 Equipos utilizados para la producción de energía en plantas de biogás
2.6Trenes de tratamiento para la
producción y limpieza del biogás
En la Figura 2.10 se muestran las etapas de tratamiento del biogás para ser utilizado en unidades
de cogeneración.Así, el biogás generado en el reactor anaerobio pasa por una etapa de filtración
para remover partículas en suspensión, y después para remover humedad en un condensador;
posteriormente se llevará a un tanque de almacenamiento donde se tendrá la alternativa de
llevarse a quemadores en caso de falla en las unidades de cogeneración.

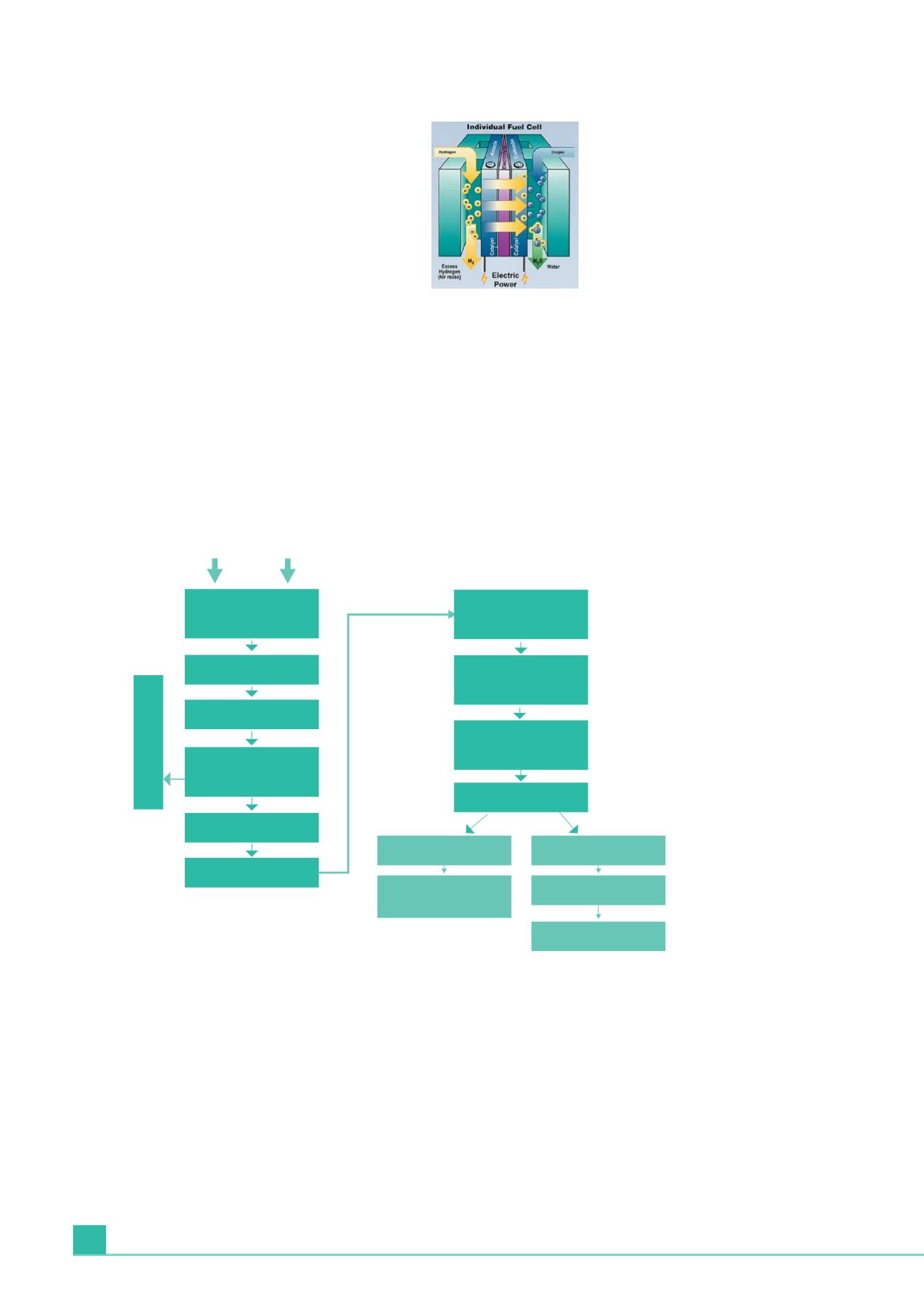

Figura 2.10 Etapas de tratamiento del biogás para ser utilizado en unidades de cogeneración
Si el gas se envía hacia las unidades de cogeneración se llevará a una etapa de filtración sobre
lecho de cerámica, para la remoción de partículas muy finas, nuevamente a una etapa de con-
densación para eliminación de vapor de agua; posteriormente pasará a un tratamiento para la
desorción de contaminantes tales como el dióxido de carbono, el amoniaco o el sulfuro de
hidrógeno; también pasará por una unidad de adsorción para remoción de siloxanos u otros
compuestos orgánicos que se deban eliminar.
Cuando el biogás tiene la calidad requerida para su uso pasa a una etapa de compresión y pos-
teriormente a las unidades de cogeneración donde se genera energía eléctrica y térmica para
diferentes usos.
Reactor
anaerobio
Remoción de H
2
S,
CO
2
y amoniaco
Almacenamiento
de biogás
Adsorción de siloxanos
y COV
Compresión de biogás
Filtración
Filtración
Cogeneración
Energía térmica
Energía térmica
Transformador
Distribución
Procesos de
calentamiento
Condensación
Condensación
Quemador
Lodo
Primario y/o secundario
