El gas que se va a utilizar para la producción de energía eléctrica y calor continúa con el siguiente
tratamiento de limpieza:
•
•
Para la remoción de agua se utiliza un condensador (7). En este punto también se
espera una remoción de sulfuros debido a su alta solubilidad en agua.
•
•
El gas continúa por un apagallamas de seguridad (8) y se dirige hacia una etapa de en
friamiento en un intercambiador (9) que recibe una corriente fría del chiller (10). En
esta etapa de enfriamiento el gas llega a una temperatura de aproximadamente 21 °C.
•
•
Posteriormente pasa por un condensador (11) donde se sigue removiendo agua, sulfu
ros y un 30% de siloxanos.
•
•
El gas pasa por una etapa de compresión utilizando un soplador (12) para elevar la
presión del biogás y finalmente por una etapa de adsorción sobre carbón activado
compuesto de dos lechos (13). En el primero se elimina el sulfuro y en el segundo los
siloxanos.
•
•
Una vez terminado el tratamiento de limpieza, el biogás tiene la calidad exigida por la
unidad de cogeneración (14) para la generación de energía eléctrica.
•
•
Los gases de combustión pasan por un intercambiador de calor donde se aprovecha
la temperatura de estos gases para calentar el agua que a su vez calentará el lodo que
entra al digestor.

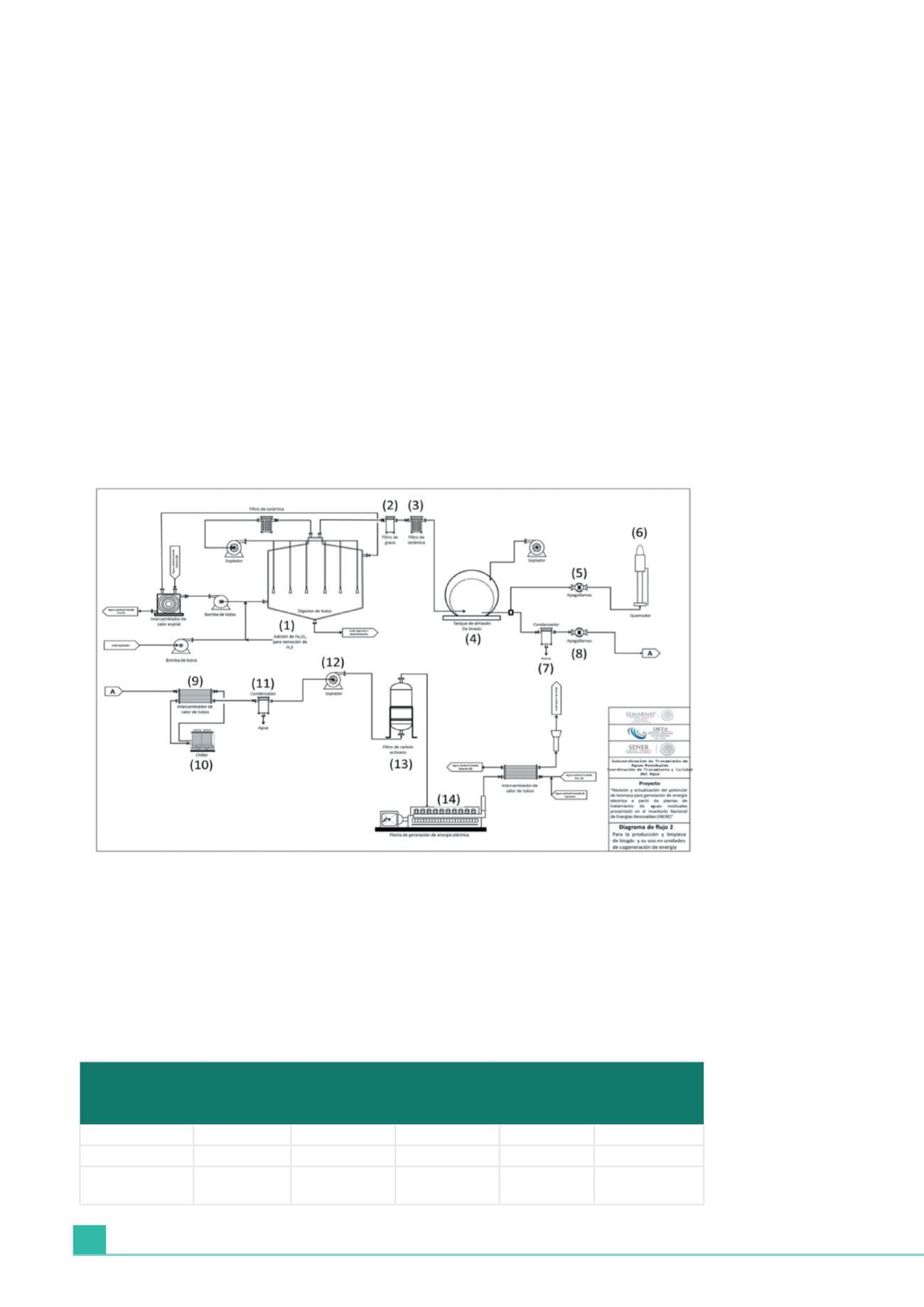

Figura 2.12 Sistema de producción y limpieza de biogás para bajas concentraciones de sulfuros y siloxanos
En la Tabla 2.21 se muestra la posible remoción que se puede alcanzar en los diferentes com-
puestos con el sistema de tratamiento descrito anteriormente para conducirlos a la unidad de
cogeneración. Se toma como base el mismo biogás del ejemplo anterior, pero en este caso el
biogás ya redujo su concentración de sulfuros en el digestor. Entonces el biogás sale del digestor
con una presión de 20 mbar, 35 °C de temperatura, 30 g Nm
-3
de H
2
S, 600 mg Nm
-3
de siloxanos
y 400 mg Nm
-3
de compuestos orgánicos volátiles (COV).
Tabla 2.21 Balance de masa en los equipos principales de limpieza 2
Características
del biogás
Biogás a la
salida del
digestor
Salida
trampa de
condensados
Salida de la
unidad de
enfriamiento
Salida de la
unidad de
compresión
Entrada a la
unidad de
cogeneración
Presión (mbar)
20
25-28
25-28 mbar
120 mbar
100 mbar
Temperatura (°C)
35
20-35
3-5
15-20
28-30
Agua (g Nm
-3
de
biogás h)
40
30
8
7.2
7
