Descripción del molinete actual
El último elemento que conforma al subconjunto
de transmisión es el engrane. Esta pieza es una
pequeña placa doblada en forma de “u”, con una
perforación donde se coloca el tornillo de fijación
con la cámara de contactos
.
tañas hacen contacto con la espiral en dos ocasio-
nes, lográndose así el registro de una señal, cada 5
vueltas. Por otro lado, si se tiene el engrane con
16 dientes, ahora son tres pestañas de contactos
), y de manera similar, si el tornillo sin
fin y el engrane dan 15 giros, las pestañas de con-
tactos ahora tocan tres veces la espiral. El número
de dientes en cada caso depende del número de
espacios entre dientes; es decir se deben tener 11
dientes para tener 10 giros y 16 dientes para con-
tabilizar 15 giros.

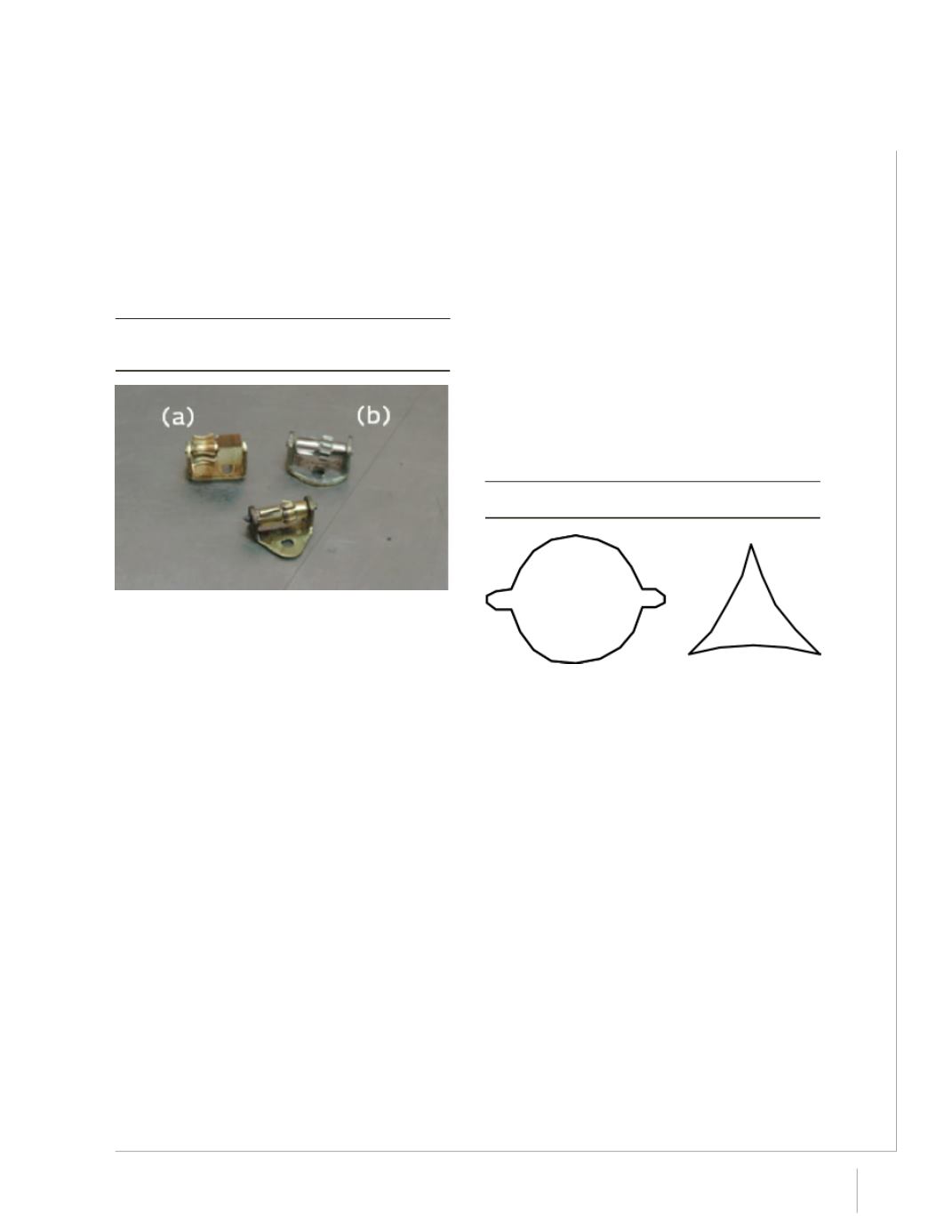

Figura 3.17 Engrane de 16 dientes (a) y engrane de 11
dientes (b)
Las partes laterales funcionan como apoyos gira-
torios para una barrita circular; esta barrita es de
dos tipos: con engrane de 11 dientes y con engra-
ne de 16 dientes. El engrane de 11 dientes tiene
una barra circular con dos “pestañas” opuestas
diametralmente
a), de esta manera, el
tornillo sin fin y el engrane dan la misma cantidad
de giros, y cuando han girado diez veces, las pes-
Figura 3.18 Pestañas de doble y triple contacto
El acoplamiento de los subconjuntos de giro y
transmisión se logra al introducir el tornillo sin fin
en la cámara de contactos. En el esquema de la
se muestran las partes principales de
ambos conjuntos.
(a)
(b)
