El molinete, importancia, fundamentos y buenas prácticas
3.2.2. Subconjunto de transmisión
El funcionamiento de las piezas del subconjunto
de transmisión hace posible que los giros se trans-
formen en señales eléctricas. El subconjunto es el
intermediario entre los giros de la rueda de copas
y el subconjunto de conteo. Las piezas del subcon-
junto son la cámara de contactos –pieza principal
del subconjunto- la espiral “uno a uno”, la espiral
“penta”, y el engrane.
La cámara de contactos es una pieza cilíndrica,
hueca y conformada por dos secciones de dife-
rente diámetro y excéntricas entre sí
).
La sección de menor diámetro se coloca en el ci-
lindro superior de la horquilla y por el centro se
cruza el tornillo sin fin para que la punta delgada
y la rosca gruesa se alojen en la sección de ma-
yor diámetro. Esto es posible porque la sección de
mayor diámetro conforma en su interior un com-
partimento; en dicho compartimento se encuen-
tra el engrane y por medio de dos perforaciones
roscadas se insertan las espirales. Esta parte de la
pieza es la que da nombre a la pieza completa, ya
que en su interior se producen los contactos eléc-
tricos que cierran el circuito y generan una señal
perceptible.

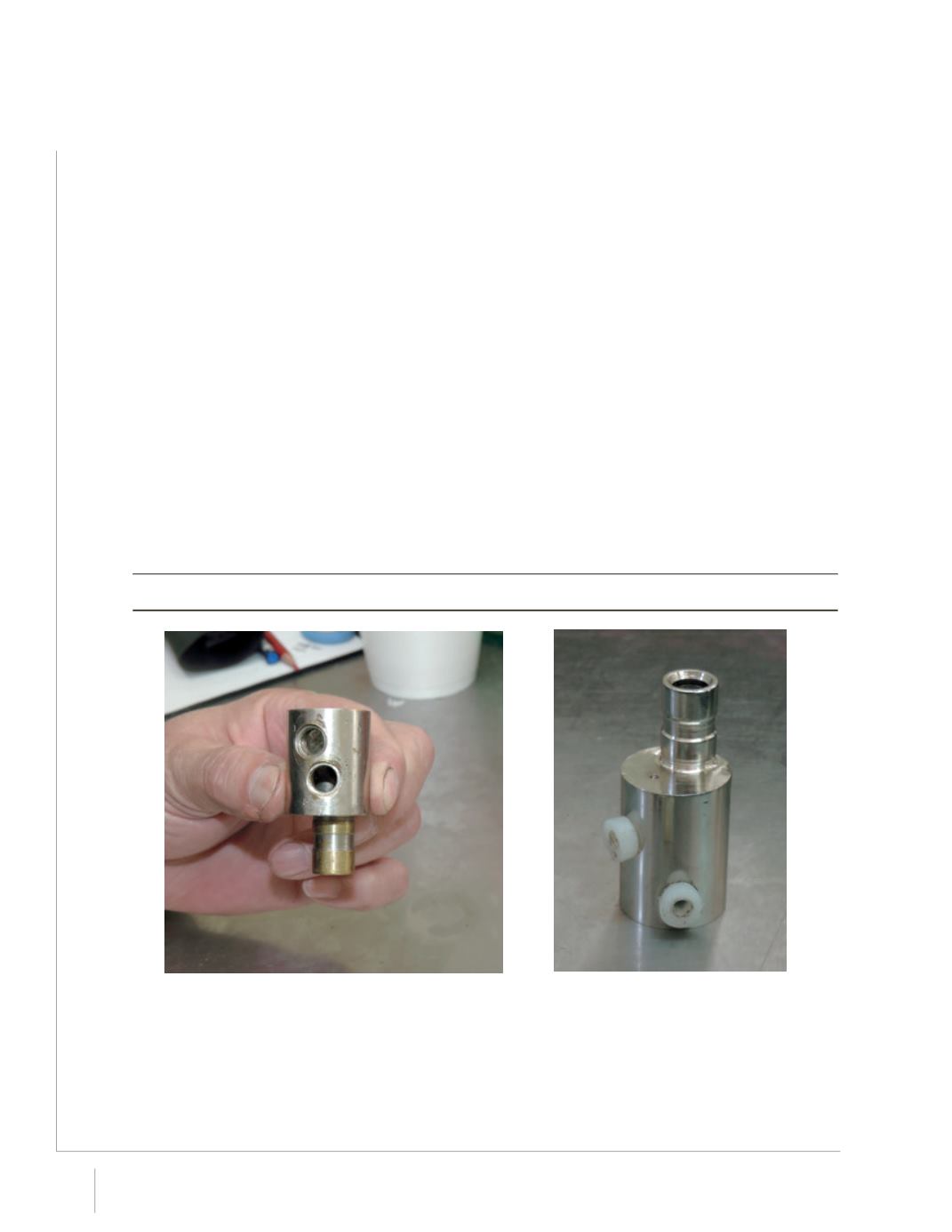

Figura 3.13 Cámara de contactos con los aislantes de las espirales
