El molinete, importancia, fundamentos y buenas prácticas
Ambas espirales se acompañan de una tuerca
hexagonal y una tuerca “moleteada”, la tuerca
hexagonal asegura la espiral al enroscarse y apre-
tarse. La tuerca “moleteada” tiene corrugaciones
en su exterior para apretarse con la mano; entre
ambas tuercas se inserta la conexión de los cables
eléctricos del subconjunto de conteo. Las espirales
se conectan a la cámara de contactos por medio
de dos perforaciones roscadas, ubicadas lateral-
mente en la cámara de contactos; sin embargo,
esta conexión no se hace directamente, entre la
cámara de contactos y los tornillos de las espirales
se coloca una pieza plástica cuya función es aislar
eléctricamente los tornillos. Si se colocan las es-
pirales sin esta pieza aislante, se estaría cerrando
permanentemente el circuito eléctrico y no sería
posible contabilizar las vueltas porque la señal sería
continua, y no por intervalos instantáneos.

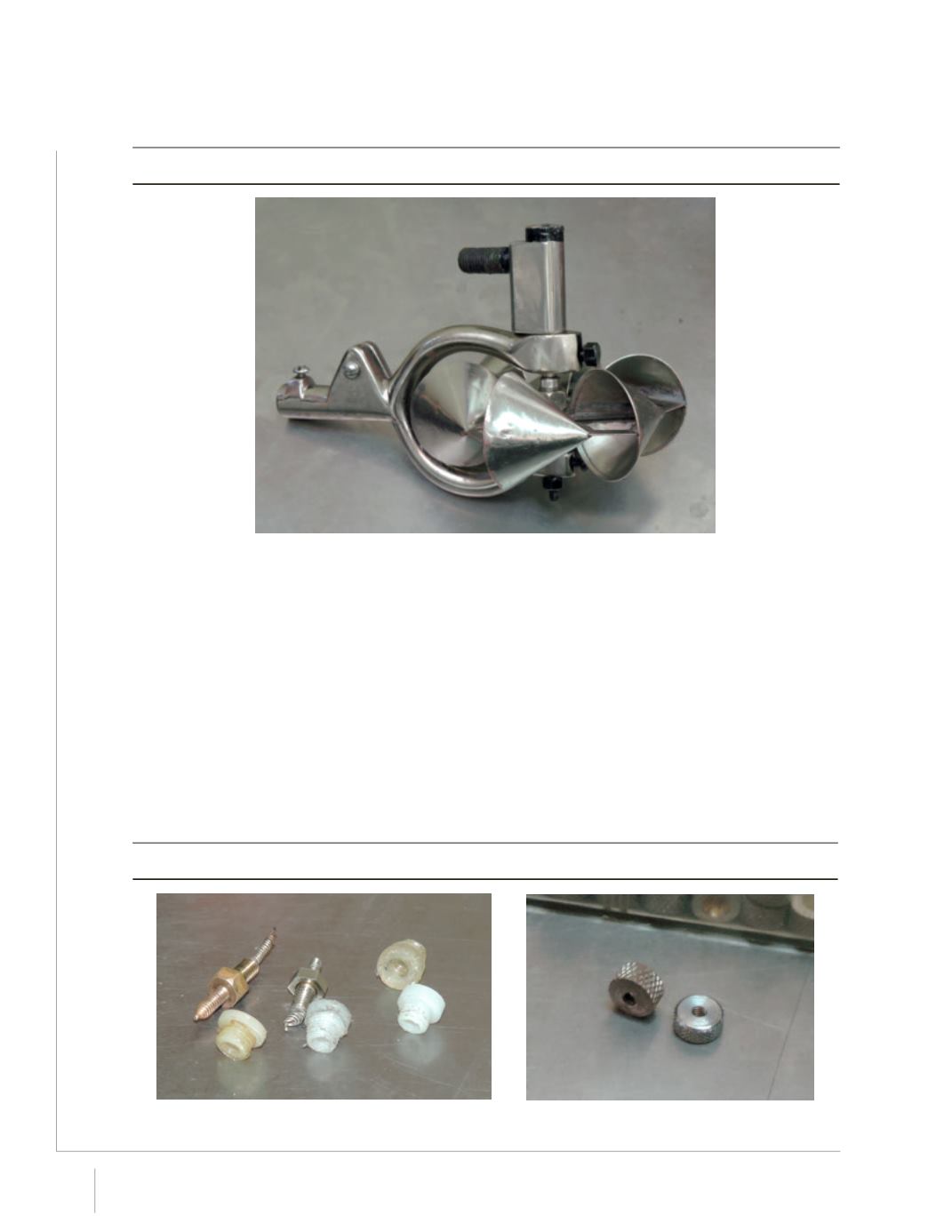

Figura 3.15 Molinete con cámara de contactos de funcionamiento magnético
Figura 3.16 Espirales “uno a uno” y “penta” con los aislantes de contacto y tuercas “moleteadas”
