Descripción del molinete actual
La cámara de contactos tiene una perforación ros-
cada para sujetar el engrane y una pequeña placa
con un orificio para alojar la punta de contactos
del tornillo sin fin. En la
se puede ob-
servar en primer plano la pequeña placa que aloja
la punta de contactos del tornillo sin fin y en el
fondo se aprecia el engrane atornillado a la cámara
de contactos.
Se puede decir que la cámara de contactos que se
ha presentado, es de tipo mecánico; se menciona
este hecho porque existe otro tipo de cámara de
contactos: la magnética
). Dado que
es una opción muy poco usada, sólo se menciona
pero no se describe a detalle.
Las espirales son piezas cuyo nombre adquieren
precisamente de una espiral metálica. Se trata de
dos piezas conformadas por una pequeña barra
roscada, una tuerca hexagonal, una tuerca “mole-
teada” y una espiral
). Una pieza es más
grande y por medio de ella se hace el conteo “uno
a uno”, que como ya se indicó, es el conteo de
cada giro de la rueda de copas; para ello, la espiral
hace contacto eléctrico con la punta de contactos
del tornillo sin fin, cerrando el circuito eléctrico
para registrar cada vuelta. La espiral más pequeña
hace contacto con el engrane y con ello se conta-
biliza una señal por cada 5 vueltas de la rueda de
copas; el engrane recibe el giro del tornillo sin fin
mediante la rosca gruesa del mismo.

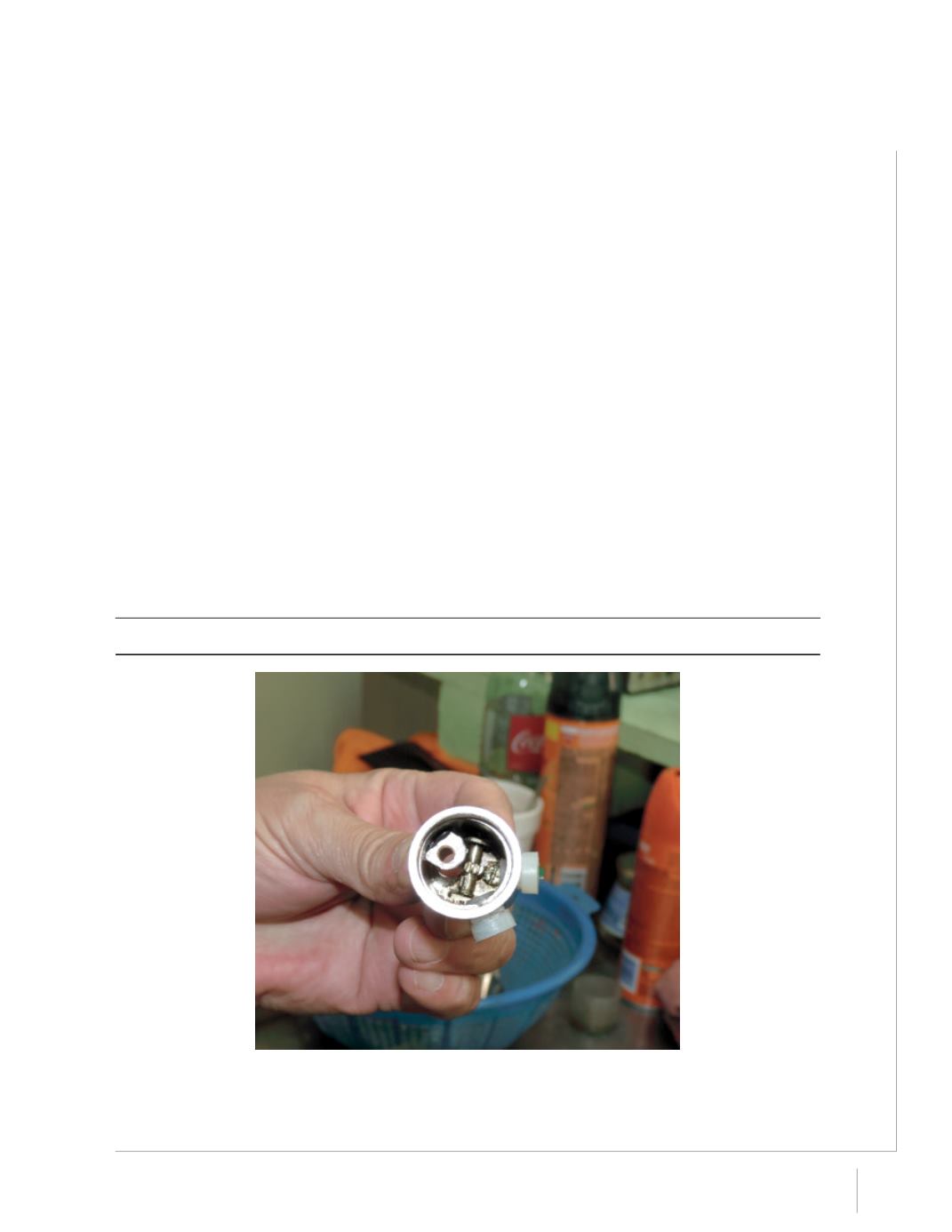

Figura 3.14 Vista del interior de la cámara de contactos
