Descripción del molinete actual
El siguiente elemento es el tornillo sin fín, su fun-
ción es la de transmitir el giro de la rueda de copas
a la cámara de contactos. Se tienen dos tipos de
tornillo sin fin, uno conformado por una sola pieza
y otro conformado con dos piezas
). El
tornillo de una pieza tiene las siguientes secciones:
• Punta de contactos
• Rosca gruesa
• Ensanchamiento para unión
• Rosca estándar
La punta de contactos es una sección más delgada
que el resto del tornillo, es excéntrica y tiene una
sección transversal en forma de gota de agua, esta
parte entra en la cámara de contactos y cierra el
circuito eléctrico al tocar la espiral. Con esta punta
de contactos se hace un conteo “uno a uno”, es
decir, cada vuelta de la rueda de copas se registra;
pero en ocasiones el giro es rápido y se dificulta
realizar el conteo. Para solventar el inconveniente
se cierra el circuito con el contador “penta”, ha-
ciendo girar un engrane con la rosca gruesa del
tornillo sin fin. Al cerrarse el circuito eléctrico se
escucha un “click” en los audífonos cada cinco
vueltas de la rueda de copas; este sonido hace po-
sible el conteo de los giros del rotor. El uso de un
audífono es la manera más común, pero también
se puede usar una chicharra o bien un foco. La
explicación de los procesos de transmisión y de
de conteo se complementa más adelante, en la
descripción de los subconjuntos correspondientes.
El tornillo tiene un ensanchamiento para afian-
zar la unión del tornillo con la rueda de copas.
Finalmente, el tornillo presenta un extremo con
rosca estándar izquierda, en dicha rosca se coloca
una tuerca exagonal, con esta tuerca se aprisiona
la rueda de copas contra el ensanchamiento del
tornillo sin fin. A un lado de la tuerca exagonal se
tiene una tuerca moleteada que sirve para estabi-
lizar el giro del tornillo.

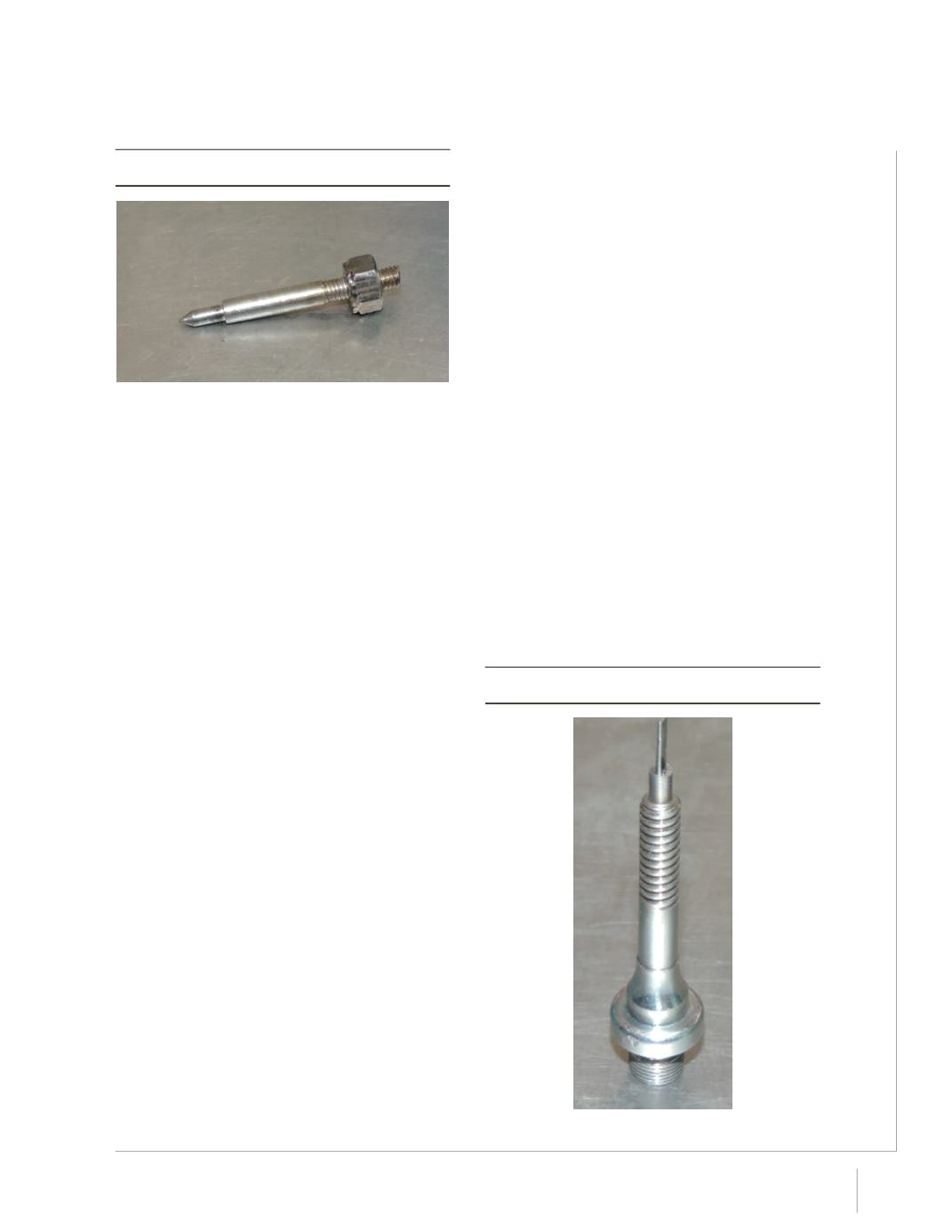

Figura 3.6 Pivote con su tuerca
Figura 3.7 Tornillo sin fin de una pieza
