una profundidad mayor de 3.4 m, que limitó su uso a ríos profundos y estuarios. En 1992,
un instrumento acústico Doppler más avanzado, conocido como medidor acústico Doppler
de banda ancha, fue desarrollado para ser utilizado en la medición de velocidades en aguas
bajas (aproximadamente de 1.0 m) con un alto grado de resolución vertical (0.10 m). A lo
largo de los años 1990, los medidores acústicos Doppler tuvieron desarrollos y mejoras
continuas de parte de varios fabricantes. Los instrumentos se han refinado, en comparación
con las unidades incómodas y pesadas que eran de 1 m de longitud y un peso de 50 kg,
para compactarse en unidades tan pequeñas como de 14 cm de largo y un peso de 7 kg. Los
medidores acústicos Doppler, ahora incluyen instrumentación acústica avanzada diseñada
expresamente para el empleo en corrientes, y un
software
para tiempo real y de pos-proceso
de las medidas de velocidad y de gasto en el canal.
El instrumento acústico Doppler es montado, por lo general, en una pequeña embarcación
que se mueve a perpendicularmente a la corriente del canal. Las velocidades del agua son
medidas por el instrumento acústico Doppler, que transmite pulsos acústicos a través de tres o
cuatro transductores en una frecuencia constante entre 75 kHz a 3,000 kHz. Los transductores
son colocados en ángulos horizontales exactos, el uno del otro (120° para instrumentos de tres
transductores y 90° para instrumentos de cuatro transductores (figura 47). Los transductores
n dirigidos en un ángulo vertical conocido, comúnmente de 20° o 30°. El instrumento emite y
procesa ecos en todas partes de la columna de agua a lo largo de cada haz emitido.

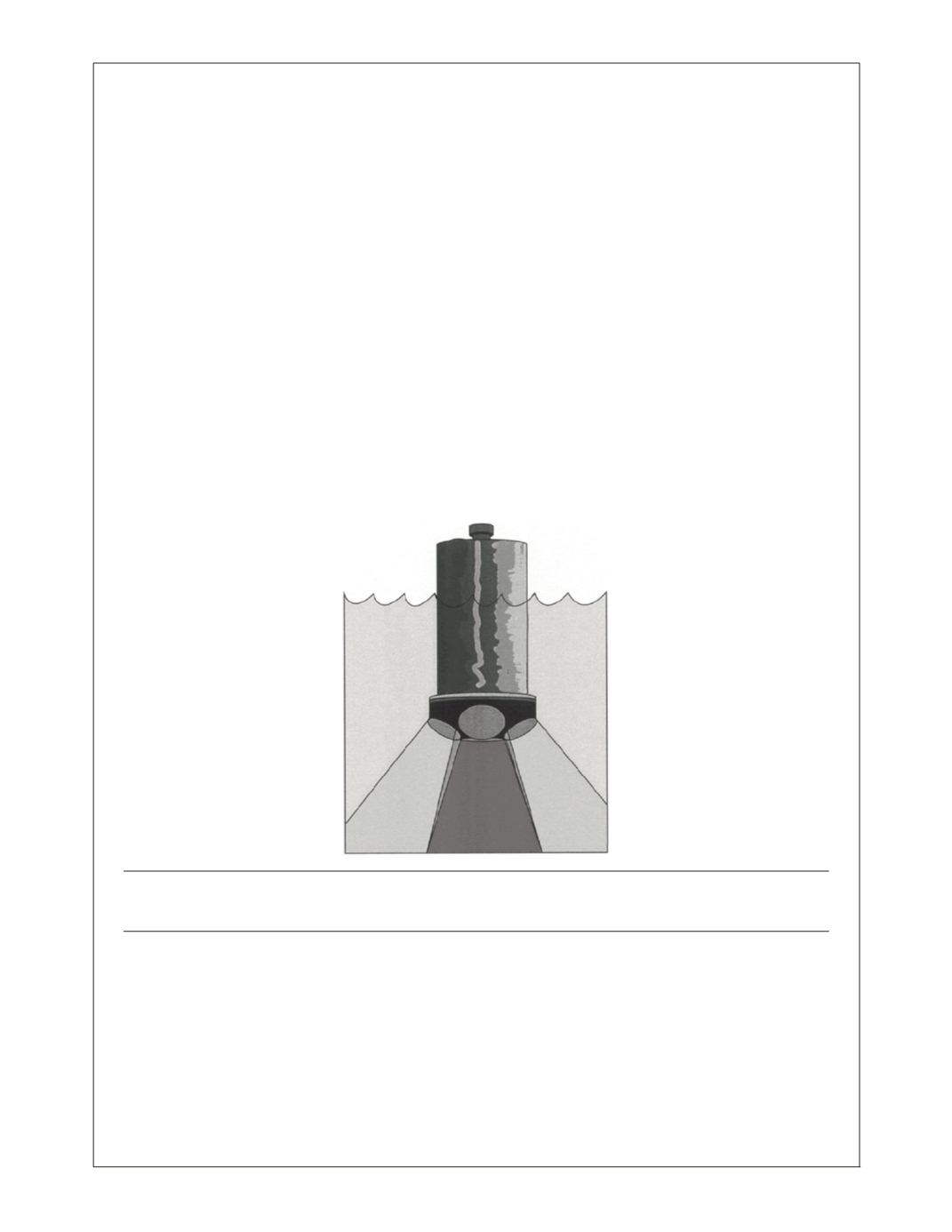

Figura 47. Esquema de un instrumento acústico Doppler, con una configuración
de cuatro transductores.
Para lamedicióndegastos conunmedidor acústicoDoppler requiere trespiezasprincipales
de equipo: el ensamblaje del instrumento/transductor acústico, una embarcación para el
montaje del instrumento y una computadora portátil. El instrumento incluye un estuche
presurizado que contiene la mayor parte de la electrónica y un transductor ensamblado.
Para canales pequeños, el sistema puede ser montado en el fondo de una lancha pequeña,
balsa o catamarán. Un motor de control remoto puede impulsar la lancha o una soga puede
ser usada para tirar de la misma y del sistema a través del río. La atadura de un cable en cada
orilla, o atravesando el canal con una sola línea de un puente, o el cable transportador puede
ser utilizado para un montaje atado.
