Manejo y distribución del agua en distritos de riego. Breve introducción didáctica
corriente del agua. De lo anterior, se deduce que el ADV requiere que en la corriente existan
partículas para que se refleje la señal. El manejo de la acústica, por parte del ADV, hace
que el dispositivo se comporte de manera similar a un molinete. Es claro que el ADV, por
lo menos el modelo actual, solamente se puede utilizar en canales pequeños en los que se
puede vadear o tomar lecturas desde el exterior usando una barra vadeadora de no más de
2 m de longitud, ya que es la longitud del cable, y una longitud mayor no sería manejable.
La ventaja fundamental de los aforadores ultrasónicos sobre los molinetes mecánicos es
que permiten tener aforos prácticamente continuos y detectar variaciones del flujo, las que el
molinete mecánico difícilmente puede considerar. La figura 56 muestra una comparación de
aforos entre ambos, aun cuando la diferencia fue 4% menor con molinete, no se detectaron
los cambios de flujo. Como desventaja principal de los medidores acústicos, se tiene su costo
relativamente alto de adquisición y mantenimiento y su fragilidad ante el vandalismo.

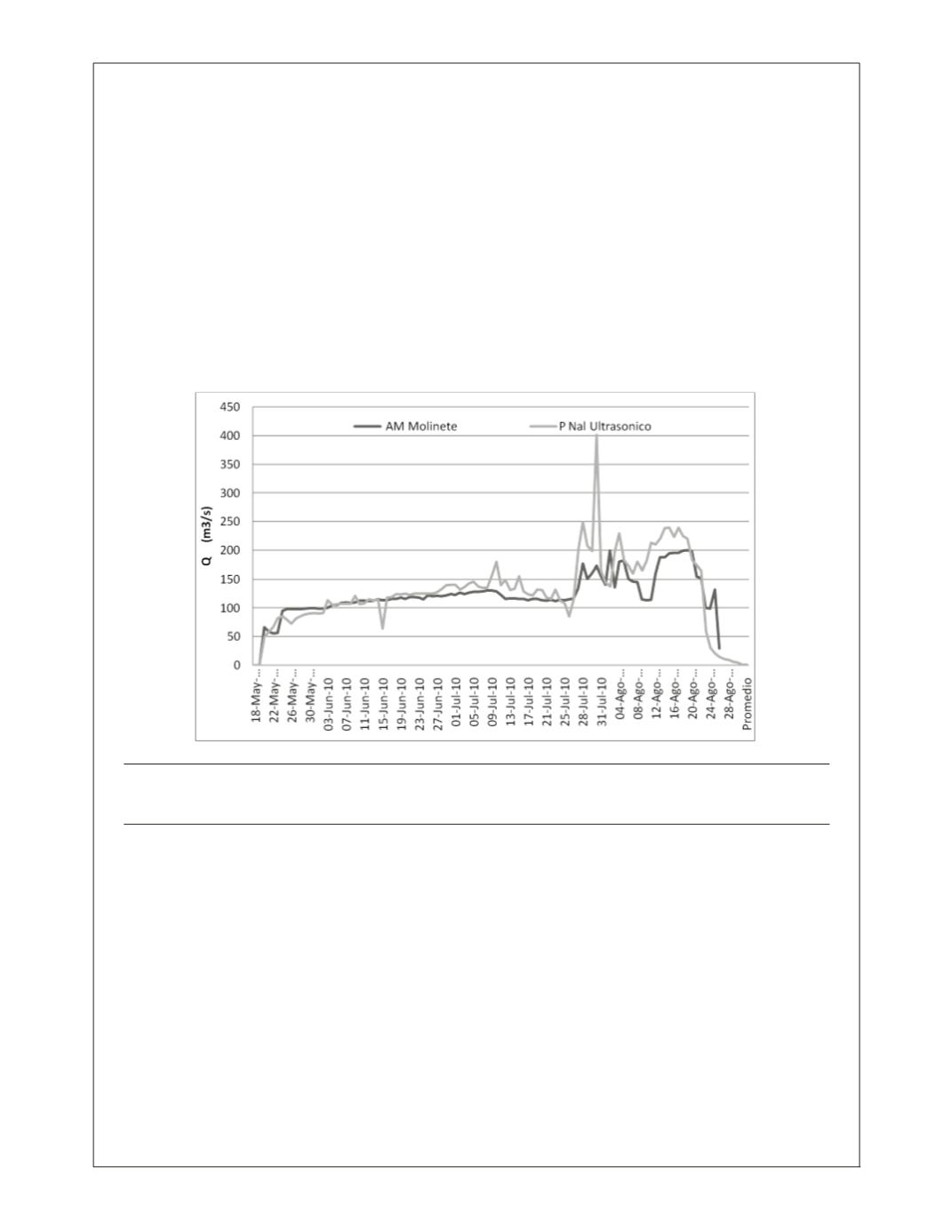

Figura 56. Comparación de aforos con molinete y con ATT en el río Nazas, período del 18 de mayo al
31 de agosto de 2010.
5.3.3 Aforadores de garganta larga
Otra forma de medir en canales abiertos son los aforadores de garganta. Estas estructuras
se han venido usando en canales en los programas gubernamentales de mejoramiento de
la medición. La principal ventaja de los aforadores de garganta larga es, desde luego, la
predicción teórica de su funcionamiento hidráulico. En general, se tienen las siguientes
grandes ventajas sobre otros vertedores y aforadores (por ejemplo: aforadores Parshall,
aforadores de garganta corta, aforadores-H, vertedores en forma de cresta):
• Siempre que ocurra el tirante crítico en la garganta, se puede calcular una tabla con
un error menor al 2%. Los cálculos pueden ser hechos para cualquier combinación de
garganta prismática y sección arbitraria del canal.
