Estimación del escurrimiento superficial en la subcuenca
Tzurumútaro de la Cuenca del lago de Pátzcuaro
En donde
q
i
= Gasto de la franja.
A
i
= Área de la franja.
V
i
= Velocidad de la franja
Q
T
= Es el gasto total.
Medición del nivel del agua.
El nivel del agua en un cauce es la elevación
del flujo o el escurrimiento en una estación de
aforo, en un punto determinado de la corrien-
te, medida por encima de un cero arbitrario de
referencia, el cual comúnmente se toma por de-
bajo del nivel para el cual el flujo es cero. La me-
dición del nivel del agua en un cauce es bastante
fácil de llevar a cabo y es sumamente importan-
te, debido a la estrecha relación que guarda con
el gasto que conduce al río. Los instrumentos
que se emplean para medir el nivel del agua, son
los limímetros y los limnígrafos. Para el presen-
te trabajo se utilizó un sensor Level Logger de
la marca
GlobalWater
(figura 2), que se instaló
en el fondo del cauce con cadenas para el sos-
tenimiento y hundimiento del dispositivo cali-
brado previamente en una probeta de 40 cm de
altura con agua de similar turbidez al del sitio y
sincronización de hora con equipo de cómputo
portátil. Las conexiones en la porción terrestre
así como el dispositivo de almacenamiento de
datos fueron enterrados y ocultados previendo
el vandalismo local pero permitiendo la verifi-
cación y adquisición de datos periódicamente.
Estimación del volumen medio
anual de escurrimiento.
La norma oficial NOM-011 CNA 2000. Propone
para determinar el volumen medio anual de es-
currimiento natural el método de precipitación
– escurrimiento, el cual se determina indirecta-
mente mediante la siguiente expresión:
Cp = Volumen anual de escurrimiento natural
de la cuenca
P = Precipitación anual de la cuenca
A = Área de la cuenca
Ce = Coeficiente de escurrimiento
Precipitación anual de la cuenca.
Como la subcuenca en estudio cuenta con una
extensa red de estaciones meteorológicas admi-
nistrada por el IMTA, la precipitación anual se
determinó y distribuyó espacialmente a partir
del análisis de los registros de las estaciones ve-
cinas y las ubicadas dentro del área mediante el
método de polígonos de Thiessen.
Coeficiente de escurrimiento.
El coeficiente de escurrimiento se determinó en
función del tipo y uso de suelo y del volumen
de precipitación anual, de la cuenca en estudio.
A falta de información específica, con apoyo
en los servicios del instituto Nacional de Esta-
dística, Geográfica e Información (INEGI) y de
visitas de campo, se clasificaron los suelos del
área de estudio en tres diferentes tipos: A (sue-
los permeables); B (suelos medianamente per-
meables), y C (suelos casi impermeables) y se
consideró el uso actual del suelo para obtener el
valor del parámetro K de la tabla 1.

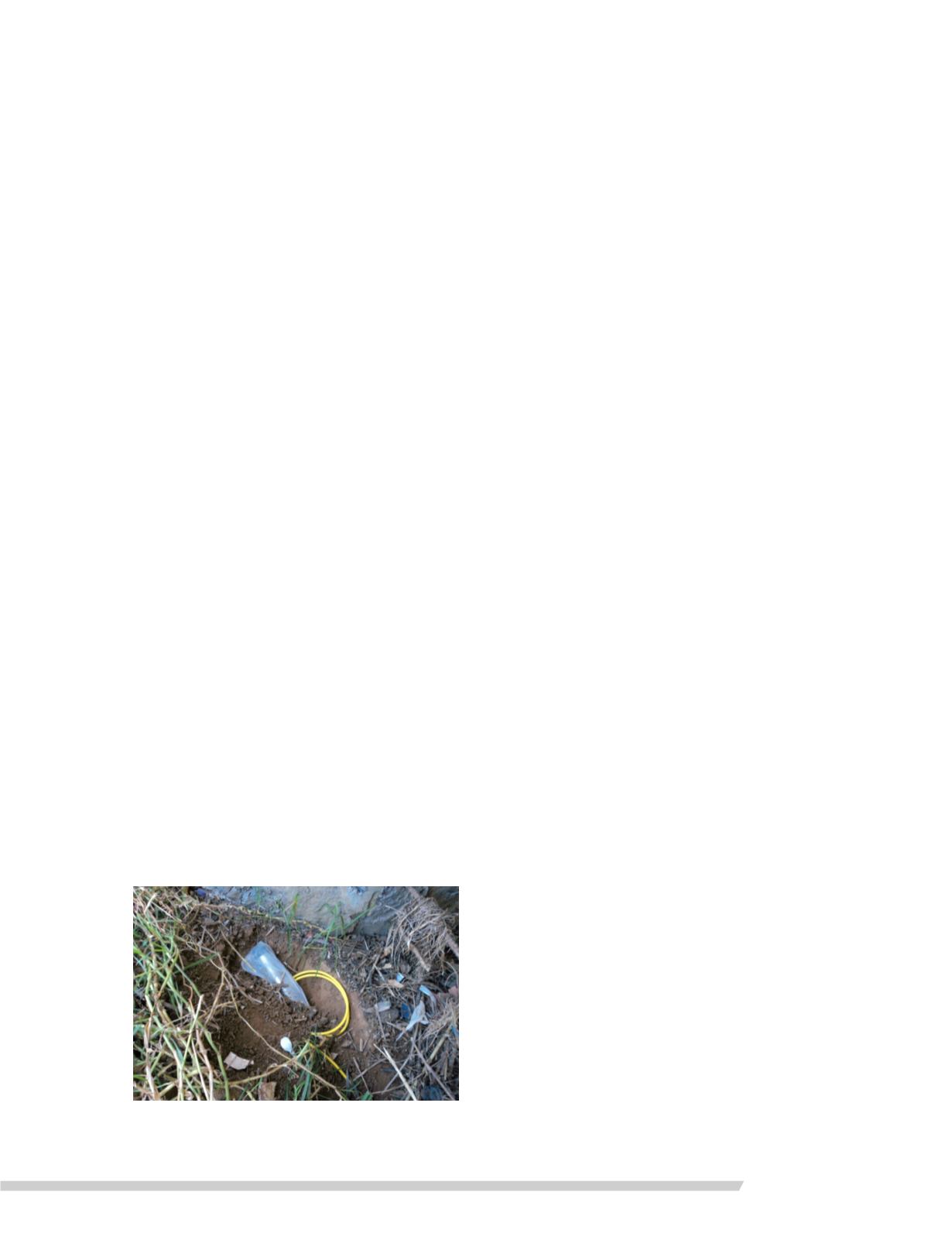

Figura 2. Dispositivo de registro de nivel (levelogger)
GlobalWater
instalado en Dren Tzurumútaro
