Para finalizar, el tema del diseño en gabinete se
presenta, a manera de ejemplo, en un predio donde
se realizó el surcado con el método de la Línea
Clave (figuras 7 y 8). En la primera de las figuras se
presenta el plano con curvas a nivel a cada 0.50 m
y se marca la curva identificada como Línea Clave.
En la figura 8 aparece el mismo predio donde, con
color rojo y línea punteada, se identifica la curva
de nivel seleccionada como línea clave. En color
negro y en raya continua aparece la línea clave ya
suavizada. Las líneas punteadas y de menor grosor
representan el diseño del surcado con el método
de la Línea Clave. Las curvas de nivel de la figura 7
ya no se marcan para evitar confusiones y facilitar
la apreciación del diseño de los surcos. Debe
también decirse que es común suavizar al trazo de
la curva de nivel elegida como Línea Clave o línea
guía. Ello, con propósito del trazo de los surcos, ya
en campo. Sobre esto, se amplía la información en
páginas posteriores.

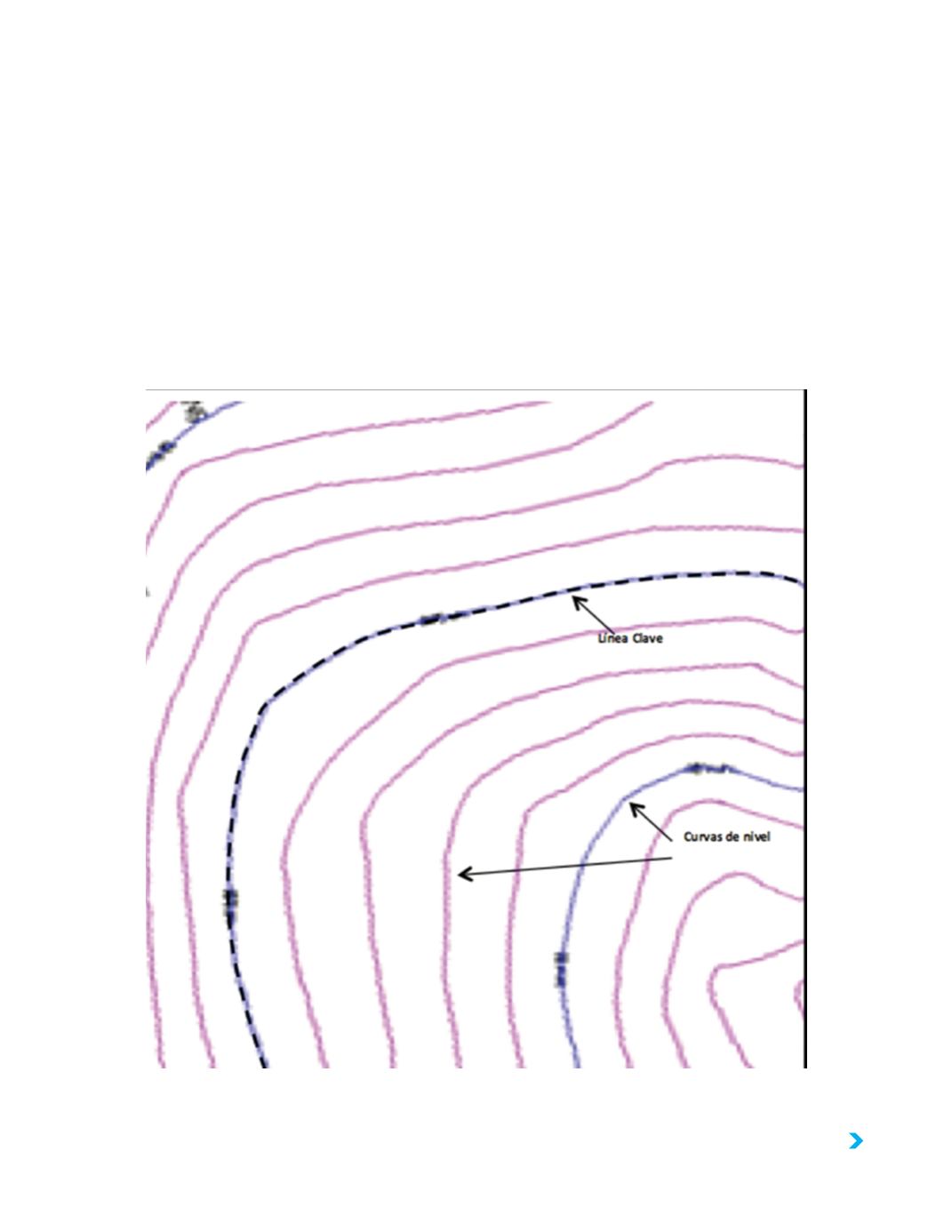

Figura 7. Predio con curvas a nivel y Línea Clave.
