106
4.7.2.3.Simulación del hábitat (
Software
Physical Habitat Simulation System,
PHABSIM
)
El
software PHABSIM
con la metodología
IFIM presenta cuatro componentes:
a) Ingreso
de
datos
hidráulicos,
recolectados transversalmente en cada
sección del tramo dividido en celdas
verticales.
b) Simulación hidráulica. El
software
simula en cada celda las variables
profundidad y velocidad del agua, y el
coeficiente de rugosidad, para una serie
de caudales, mediante técnicas estándar
de modelación desarrolladas por el US
Bureau of Reclamation (programa
WSP
),
y por el US Army Corps of Engineers
(programa
HEC2
). Para el substrato y la
cobertura se emplean valores medidos,
no simulados.
c) Trazado de las curvas de preferencia
de hábitat. El
PHABSIM
incluye un
módulo para reconstruir las relaciones
funcionales entre la profundidad y
la velocidad, y obtiene los índices de
preferencia utilizados para calcular
las curvas de hábitat y área ponderada
utilizable (
Weighted Usable Area
, WUA)
con cada caudal (Figura 4.7.2.3).
d) Modelación de la preferencia de
hábitat. Los programas suponen que las
condiciones de profundidad, velocidad
e índice de preferencia dentro de una
celda establecen el valor del hábitat en la
misma; o que las condiciones en la celda
más la velocidad en las otras celdas en
un sitio cercano a ella establecen el valor
del hábitat en dicha celda. Asimismo,
los programas de simulación hidráulica
en el
PHABSIM
suponen que la forma
del canal no cambia con la variación del
caudal, siempre y cuando el cambio en los
caudales se encuentre dentro del rango de
simulación considerado.
13, 50, 64
Los resultados de los cálculos hidráulicos
corresponden a los niveles de la superficie
del agua, o espejo, y las velocidades. En los
programas de hábitat se calculan los tirantes
a partir de los niveles de la superficie del agua
simuladosenlosprogramashidráulicos.Elnivel
de la superficie del agua es unidimensional,
debido a que se emplea el mismo valor para

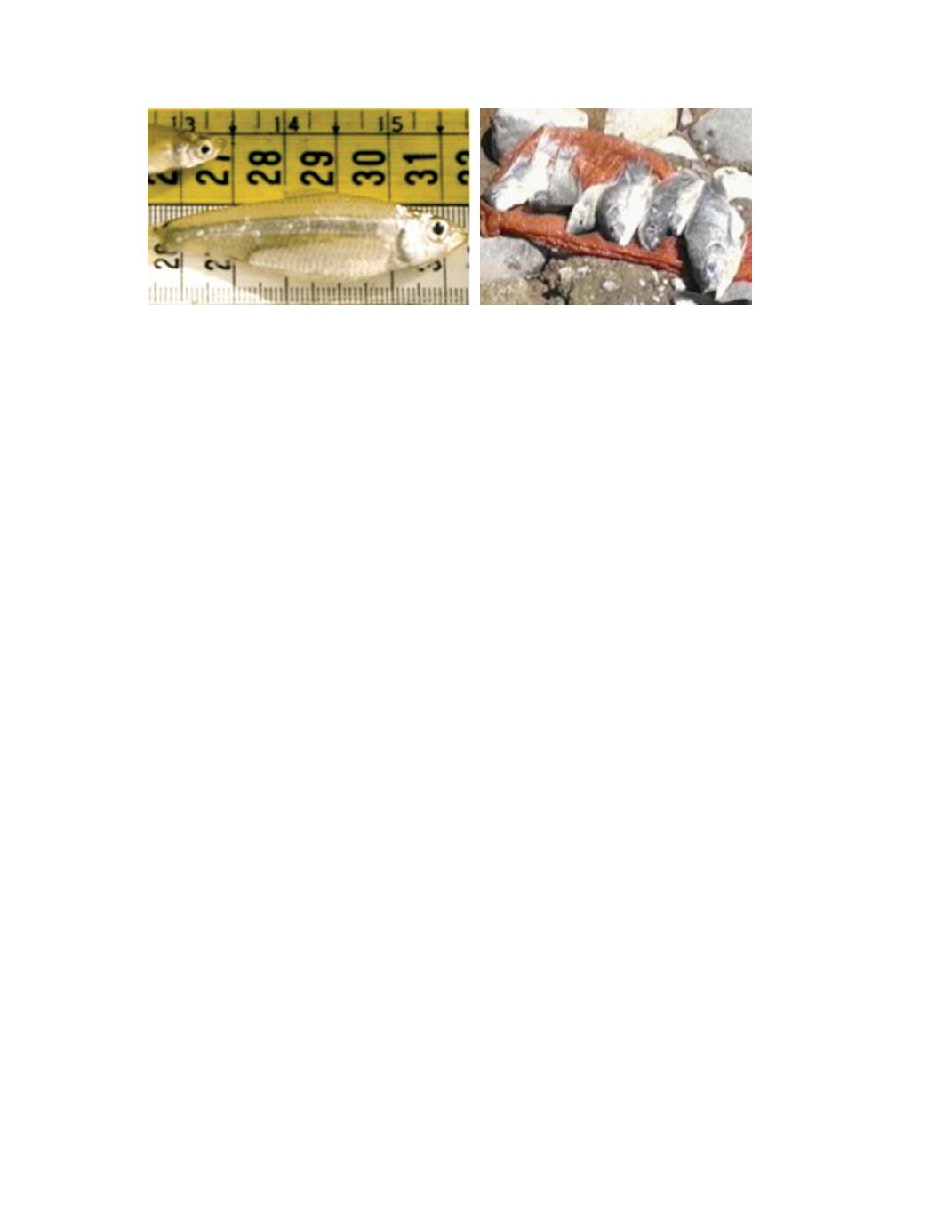

Dorosoma smithii
Varias especies del río Santiago.
