104
El levantamiento topográfico a lo largo de los
1 524 m del río se apoyó en una poligonal
abierta situada en el margen derecho, con
relación a la dirección de la corriente, y ocho

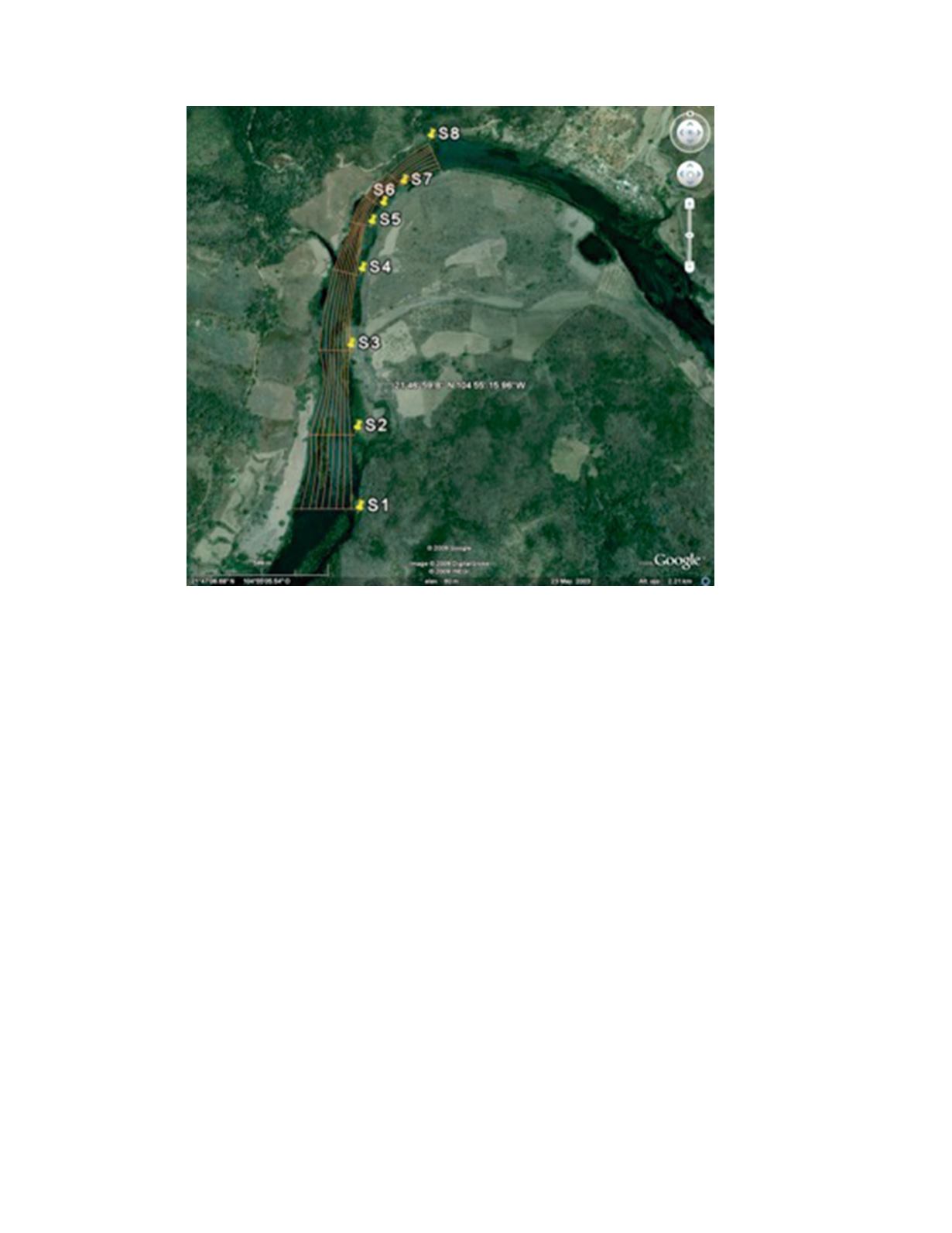

secciones transversales; dos de ellas en la
zona de control hidráulico (secciones 1 y 2),
tres en zona de pendiente moderada (3, 4 y 5)
y tres en zona profunda (6, 7 y 8), ubicadas
mediante mojoneras. Se realizaron aforos en
cada sección y se determinaron las curvas
de nivel del suelo respecto a un banco con
coordenadas geográficas X = 507600.000,
Y = 2406400.000 y Z = 58.800. Siguiendo
a García
et al
. (1999), la Figura 4.7.2.3
muestra el perfil longitudinal del tramo de río
analizado.
Los levantamientos topográficos transversales
se efectuaron cada 50 m. La batimetría tuvo con
una aproximación de 1 cm en área y elevación
en las ocho secciones (Anexo 7). La información
topográfica e hidrométrica para la sección 1
(zona de control hidráulico), se encuentra en
las hojas de registro del Anexo 8, con el orden
requerido para alimentar el
software.
41
Se hicieron coincidir el centro del área de 50 cm de
lado (donde se determinó el tipo de substrato), con la
intersección del fondo y las verticales situadas cada
6 m río adentro de las mojoneras, en las secciones
transversales que coincidieron con uno de cada tres
puntos en los que se midió la velocidad media de la
corriente. El sustrato y la vegetación se determinaron
como se describe en el capítulo anterior.
Figura 4.7.2.1. Agrupación de los peces por sitios (hábitats), en el río Santiago.
