Presa subterránea aire no.1 Charape de los Pelones, Querétaro, México
373
0.50 m
13.70 m
A
B
Vista lateral de la barrera impermeable
Vista frontal desde aguas arriba impermeable
1.55 m
2.29 m
2.00 m
3.84 m
1.55 m
2.29 m

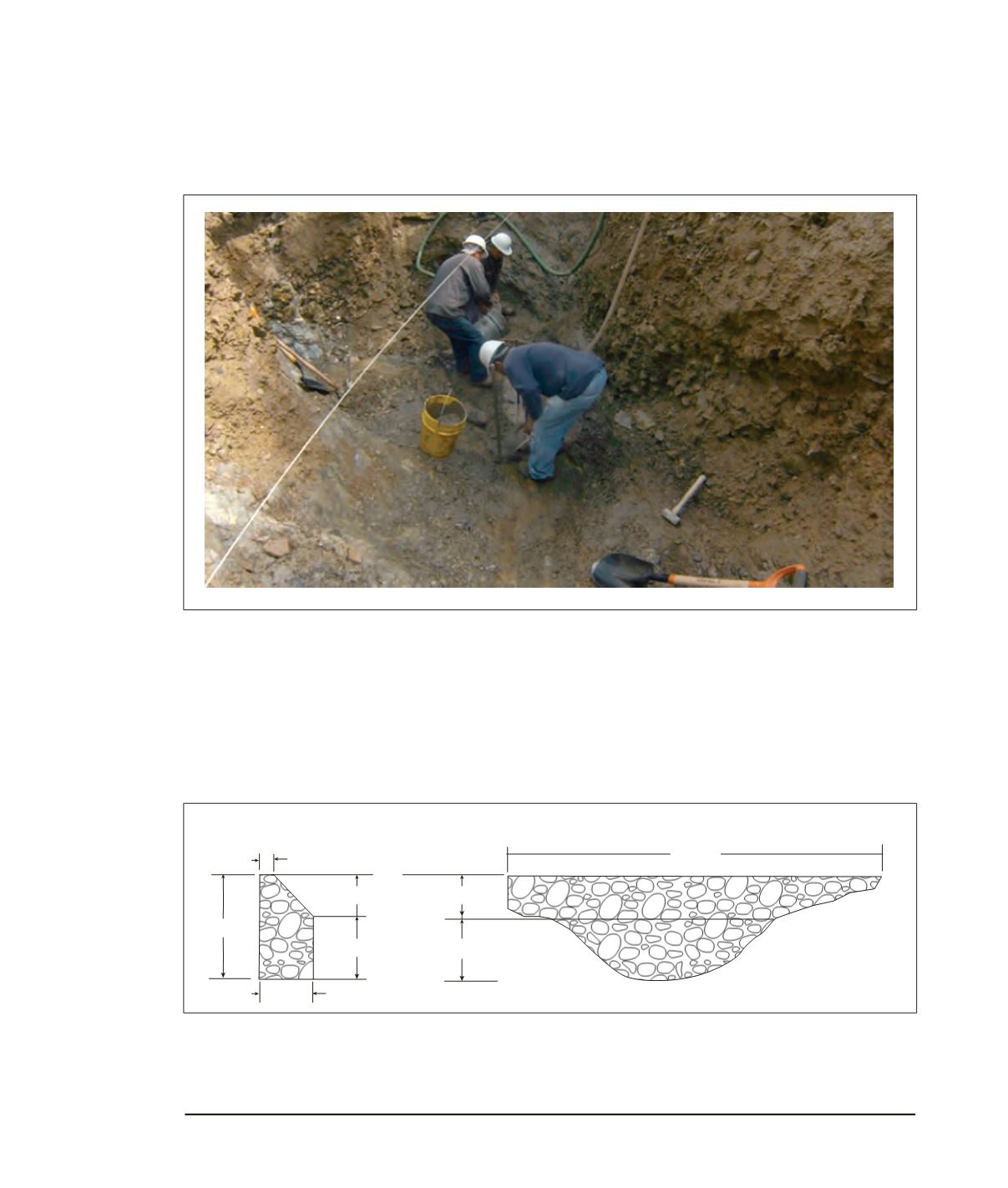

Figura 11.13.
Descubrimiento y limpieza de la roca tipo filita.
Figura 11.14.
Dimensiones y perfil de la barrera impermeable de mampostería.
11.2.3.3.
Colocación de muro de mampostería
Se realizó el junteo de la piedra aguas arriba y aguas abajo del eje de la cortina en el mismo arroyo
para la construcción de la barrera impermeable de 2 metros de base, con una longitud de la cortina
de 13.70 metros lineales
y
.
