Presa subterránea aire no.1 Charape de los Pelones, Querétaro, México
369

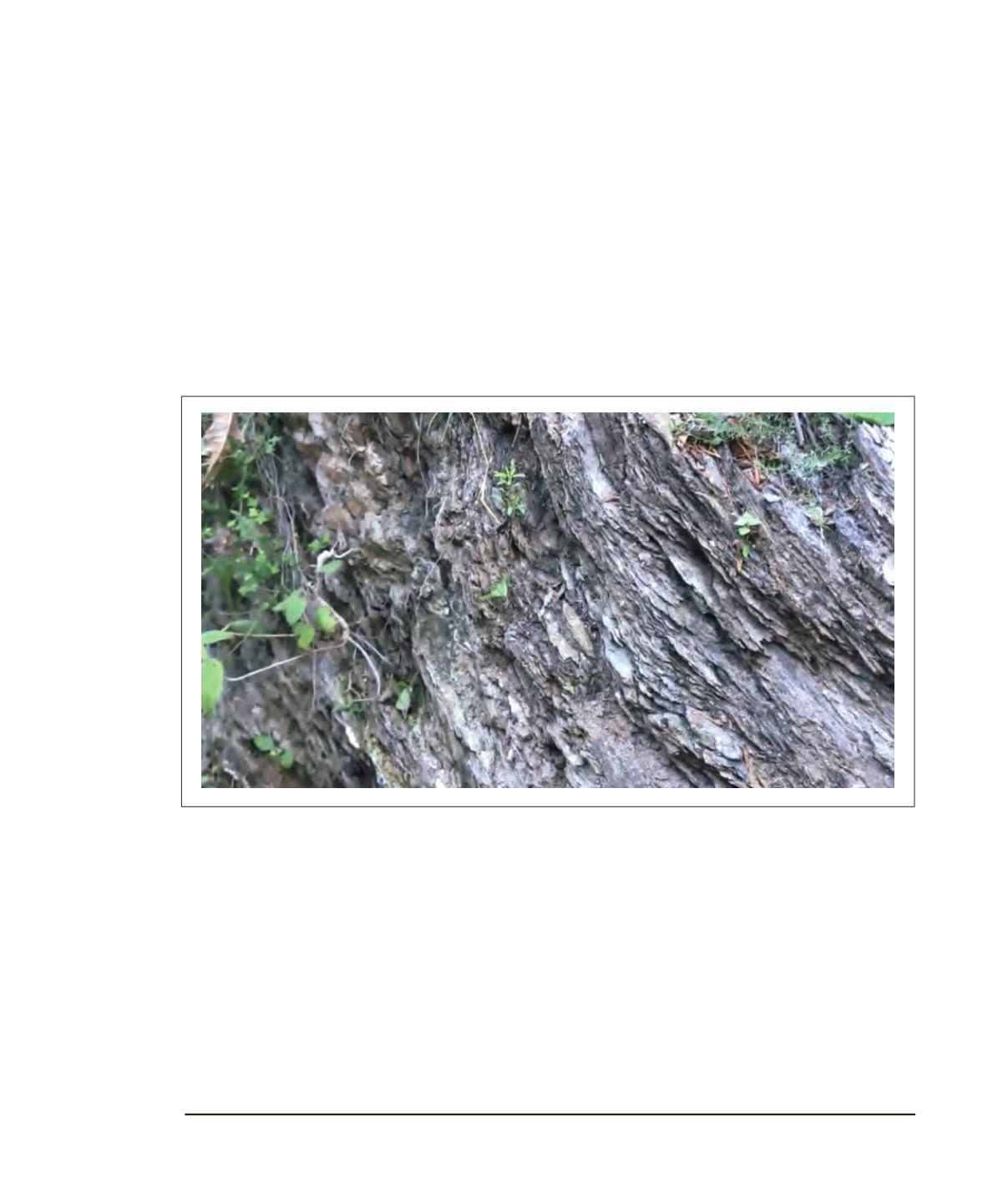

Figura 11.10.
Roca tipo filita encontrada en el sitio de construcción, mostrando el rumbo
y echado de su foliación.
Con base en el levantamiento geológico y lo observado dentro del área de estudio, no se encontraron
indicios (espejos de fallas, bloques desplazados o escarpes) de posibles fallas normales de origen
tectónico, y por encontrarse a poca profundidad el macizo rocoso metamórfico, compuesto por una
filita
), es muy difícil que se produzca el fenómeno de subsidencia. De acuerdo con
lo observado, los recorridos realizados y el estudio geotécnico, no existe peligro de inestabilidad o
fallas de origen tectónico en la zona de estudio.
11.2.2.4.
Exploración superficial con maquinaria
La exploración se realizó con una maquinaria de perforación tipo rotatoria, marca Longyear, modelo
34, para obtención de muestras a 5.5 m de profundidad.
La exploración directa se requirió para explorar y conocer las condiciones del suelo, grava-arena
y la profundidad de las filitas, así como obtener información de las capas de suelo subyacentes, su
