En la
se muestra un
pozo de observación
instalado durante los estudios de ingeniería
básica para la lumbrera L-5 (su ubicación se indica en la
) del Túnel Emisor Oriente,
la cual se encuentra muy cercana a la zona de “El caracol” El pozo fue perforado a 77 m de
profundidad y el nivel del agua subterránea se detectó a 23 m de profundidad respecto al nivel de
terreno natural.
55.00
Nivel de aguas freáticas
Tubería ranurada de PVC
cédula 40 de 2"
12.00
COSTRA SUPERFICIAL
Formación arcillosa superior
PRIMERA CAPA DURA
Formación arcillosa inferior.
SERIE ESTRATIFICADA
SUPERIOR.
FORMACIÓN ARCILLOSA
PROFUNDA.
SERIE ESTATIGRAFICADA
INFERIOR
Corte
estratigráfico
Tubería lisa de PVC
cédula 40 de 2"
Tapón de fondo
grava de
1
4
"
Tubería lisa de PVC
cedula 40 de 2"
Diámetro de la perforación 8"
Acotación del esquema
en metros
10.00
0.80

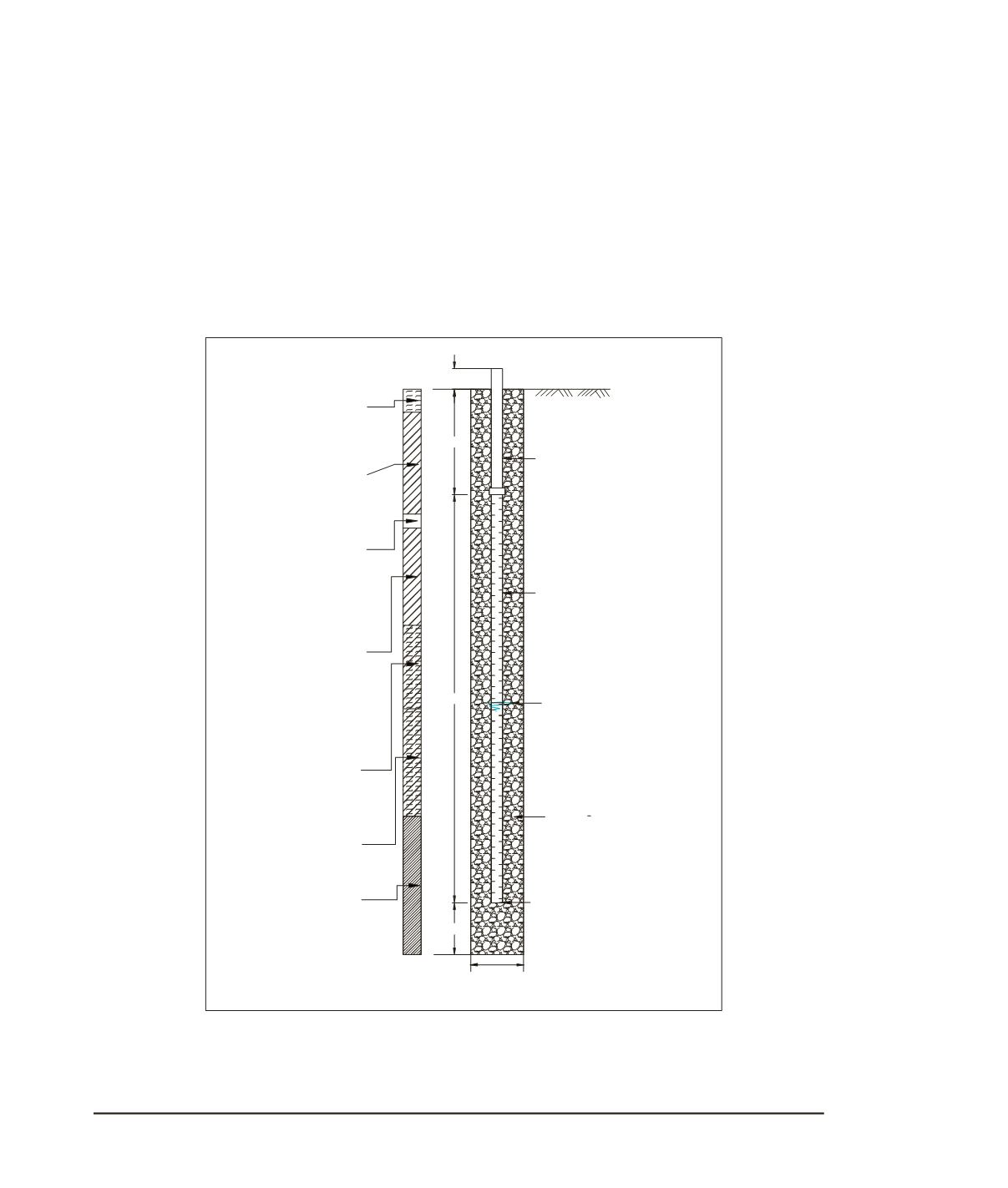

Figura 10.6.
Pozo de observación instalado en la lumbrera L-5 del TEO en 2008.
