Recarga utilizando agua de lluvia en la cuenca del río Magdalena, Ciudad de México.
253
S<3%
H
A
L

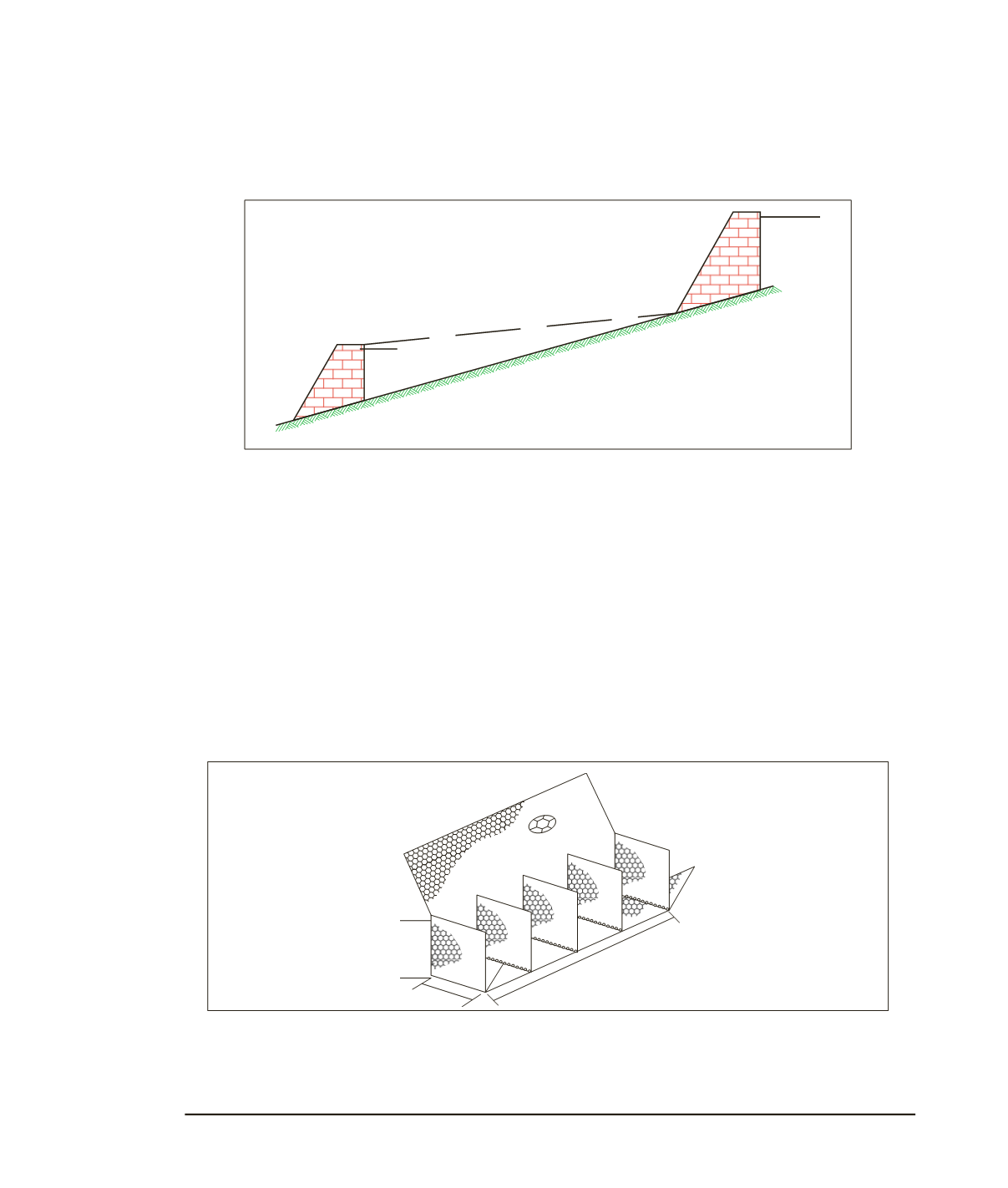

Figura 8.15.
Esquema de separación entre dos represas.
Figura 8.16.
Diseño típico de un gavión.
En total se seccionaron 23 represas. Posteriormente, en gabinete, se procedió a diseñar la represa.
8.2.6.
Diseño de la represa
El sistema constructivo de las represas de gavión, piedra o combinación de éstas es el mismo, y
consistió en una estructura escalonada con talud 1:1, la cual resulta bastante estable con ambos
tipos de relleno. La mayoría de los proveedores de gaviones manejan las siguientes dimensiones:
4x1x0.50 (LxAXH), 4x1x1 (LxAXH), 4x1x1(LxAXH), 3x1x1 (LxAXH), 3x1x0.50(LxAXH), por lo que
se diseñaron las estructuras con dicho catálogo. El diseño final se muestra a en la
.
