Dimensionamiento de lagunas de estabilización
Como se observa en la
el flujo disperso
se localiza aproximadamente entre los valores de
0.2 y 1. Las dispersiones (d) que se obtuvieron en
cada una de las lagunas se localizan dentro del área
para flujo disperso: facultativa 0.3118; maduración
1: 0.2833 y maduración 2: 0.4286. Según Yánez
(1988 citado por Rolim, 2000), la dispersión para
una laguna cuadrada debe ser de 0.99362. Esta
se presenta cuando la relación largo-ancho = 1.
En la
se indican los valores de la disper-
sión para diferentes condiciones de largo-ancho.
La dispersión de la laguna facultativa con relación
largo-ancho de 3 coincide con la
; los re-
sultados del diseño confirman lo publicado por el
citado autor.
En las
y
se muestran las di-
mensiones del sistema lagunar y corte longitudinal
sin escala.
Tabla 5.4 Valores de la dispersión con diferentes condiciones largo-ancho.
Relación largo-ancho
Forma de la laguna
Valores de (d) sin dimensiones
1
Cuadrada
0.99362
2
Rectangular
0.46497
3
Rectangular
0.31173
4
Rectangular
0.23566
Fuente: Yánez (1988 citado por Rolim, 2000).

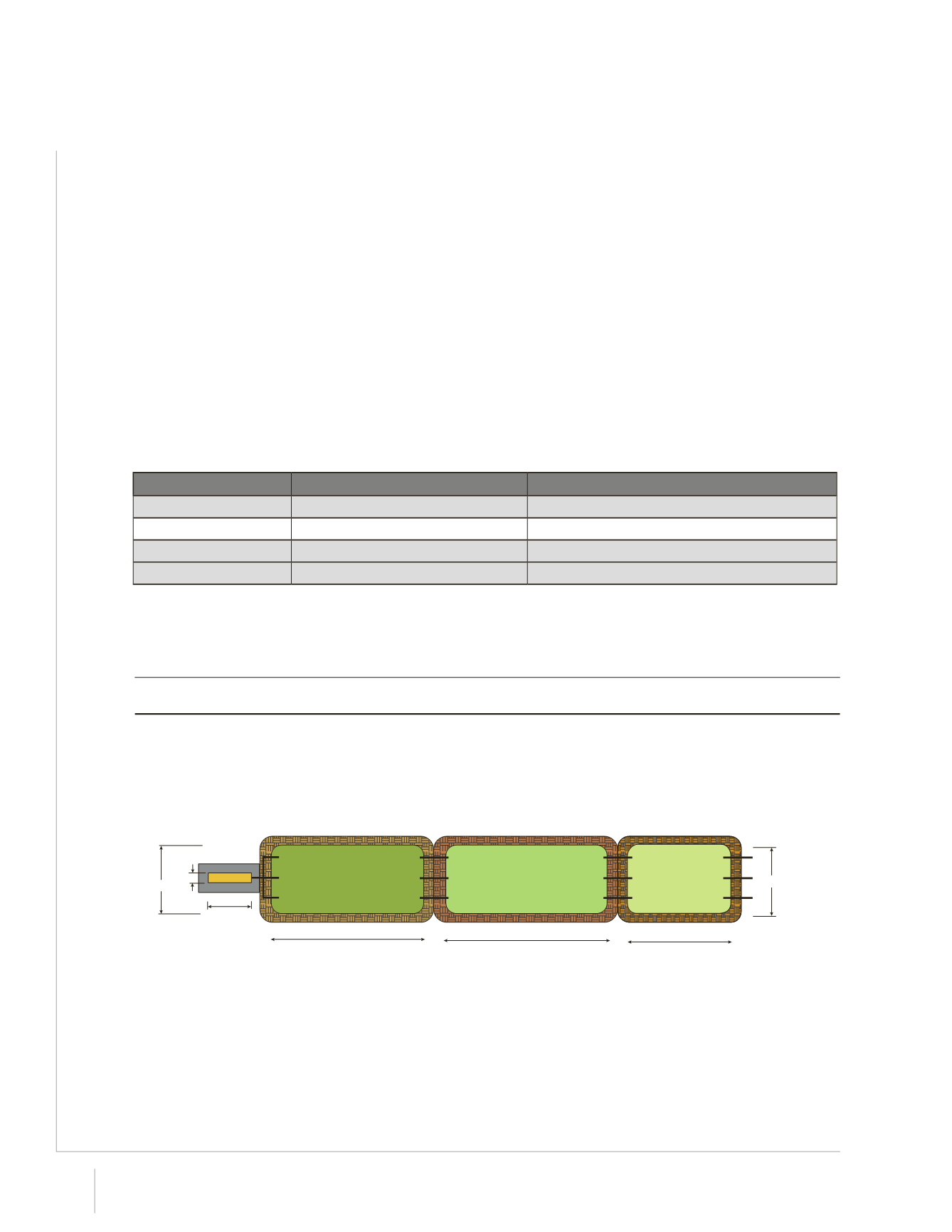

Figura 5.1 Corte longitudinal del sistema lagunar: anaerobia + facultativa + maduración 1 + maduración 2.
Facultativa
Anaerobia
5.50 m
11.0 m
DBO
5
Influente=220 mg/L
Coliformer fecales
10x10
6
NMP/100 mL
Influente laguna
facultativa
DBO
5
= 119.48 mg/L
Coliformes fecales
4 885 567 NMP/100mL
Influente laguna
maduración
DBO
5
= 35.96 mg/L
Coliformes fecales
156 232.96 NMP/100mL
Influente laguna
maduración
DBO
5
= 12.92 mg/L
5
Coliformes fecales
8 131.19 NMP/100mL
Descarga a cuerpo receptor
DBO
5
= 5.68 mg/L
Coliformes fecales
985.11 NMP/100mL
25.20 m
Maduración 1
Maduración 2
50.10 m
75.49 m
69.60 m
24.20 m
