Medición del flujo volumétrico en presas, canales y pozos

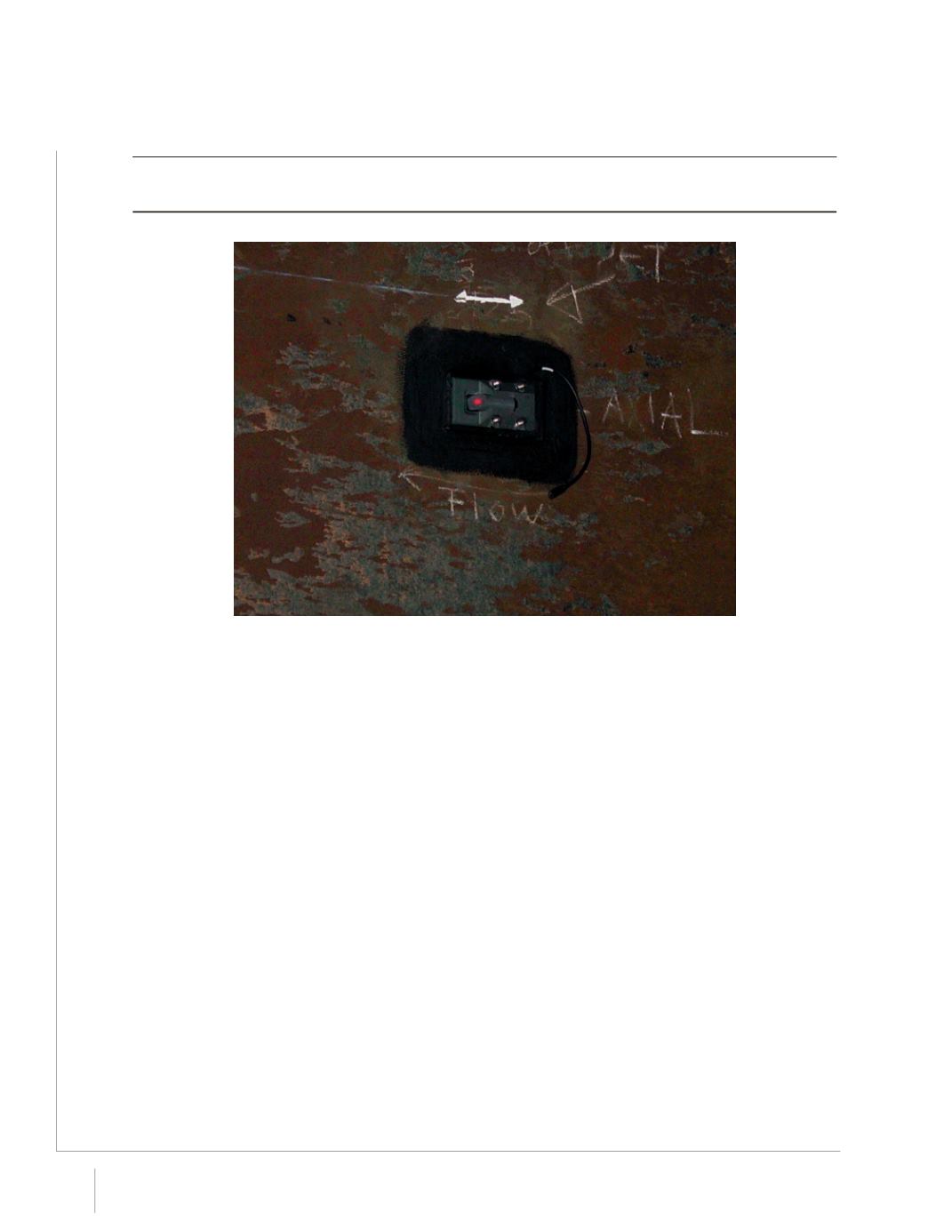

Figura 2.50 Incidencia de rayo láser sobre la cara opuesta de un sensor respecto de otro desde el cual se está
verificando la alineación.
Cableado del Sistema de Medición y Conexión
de Sensores. Este consiste en conectar los cables
del sensor y los cables que finalmente llevarán los
datos hasta la unidad electrónica. Se utiliza cable
coaxial RG-59 con malla interna, son resistentes
al agua y soportan grandes presiones. La mayoría
de los elementos y dispositivos instalados sirven
para la protección del cableado, que finalmente
lleva toda la información a la unidad electrónica en
donde será procesada.
