Manual para capacitación de regadores. Con base en el estándar de competencia EC 0349 riego superficial en parcelas
CARGA (H)
CM
DIÁMETRO PULGADAS
5.0
0.31
0.64
0.72
1.33
2.81
2.88
5.5
0.32
0.67
0.76
1.40
2.95
3.02
6.0
0.34
0.70
0.80
1.48
3.08
3.16
6.5
0.35
0.73
0.84
1.55
3.20
3.30
7.0
0.37
0.75
0.88
1.61
3.32
3.42
7.5
0.38
0.78
0.92
1.68
3.44
3.55
8.0
0.40
0.80
0.96
1.74
3.55
3.67
8.5
0.41
0.83
1.00
1.81
3.66
3.79
9.0
0.42
0.85
1.03
1.87
3.76
3.90
9.5
0.43
0.88
1.07
1.93
3.86
4.01
10
0.45
0.90
1.10
1.99
3.93
4.12
11
0.47
0.94
1.17
2.10
4.15
4.33
12
0.49
0.98
1.24
2.21
4.33
4.53
13
0.51
1.02
1.30
2.31
4.51
4.72
14
0.53
1.16
1.36
2.42
4.68
4.90
15
0.55
1.10
1.42
2.51
4.84
5.08
16
0.57
1.13
1.48
2.61
5.00
5.26
17
0.59
1.17
1.54
2.70
5.15
5.42
18
0.61
1.20
1.59
2.80
5.29
5.59
19
0.63
1.23
1.65
2.88
5.44
5.75
20
0.65
1.27
1.70
2.97
5.58
5.90
Fuente:
Manual de aforos
, Instituto Mexicano de Tecnología del Agua, 1992.
La relación de gastos con la carga indicada en la tabla corresponde a sifones con buena
geometría; es decir, que no tengan abolladuras ni cementación de sedimento en su superficie
interior (sarro), en cuyo caso, si se presentara alguna de estas imperfecciones, se debe
considerar que está proporcionando un menor gasto. Estrictamente, se debería hacer otra
calibración (nueva tabla) para estos sifones.
Una condición adicional es que el flujo debe ser libre; es decir, que no tenga obstrucción
en la entrada por basura o contacto con la pared del canal, aire en su interior ni obstrucción
en la salida por tierra o plantas (ilustración 12).

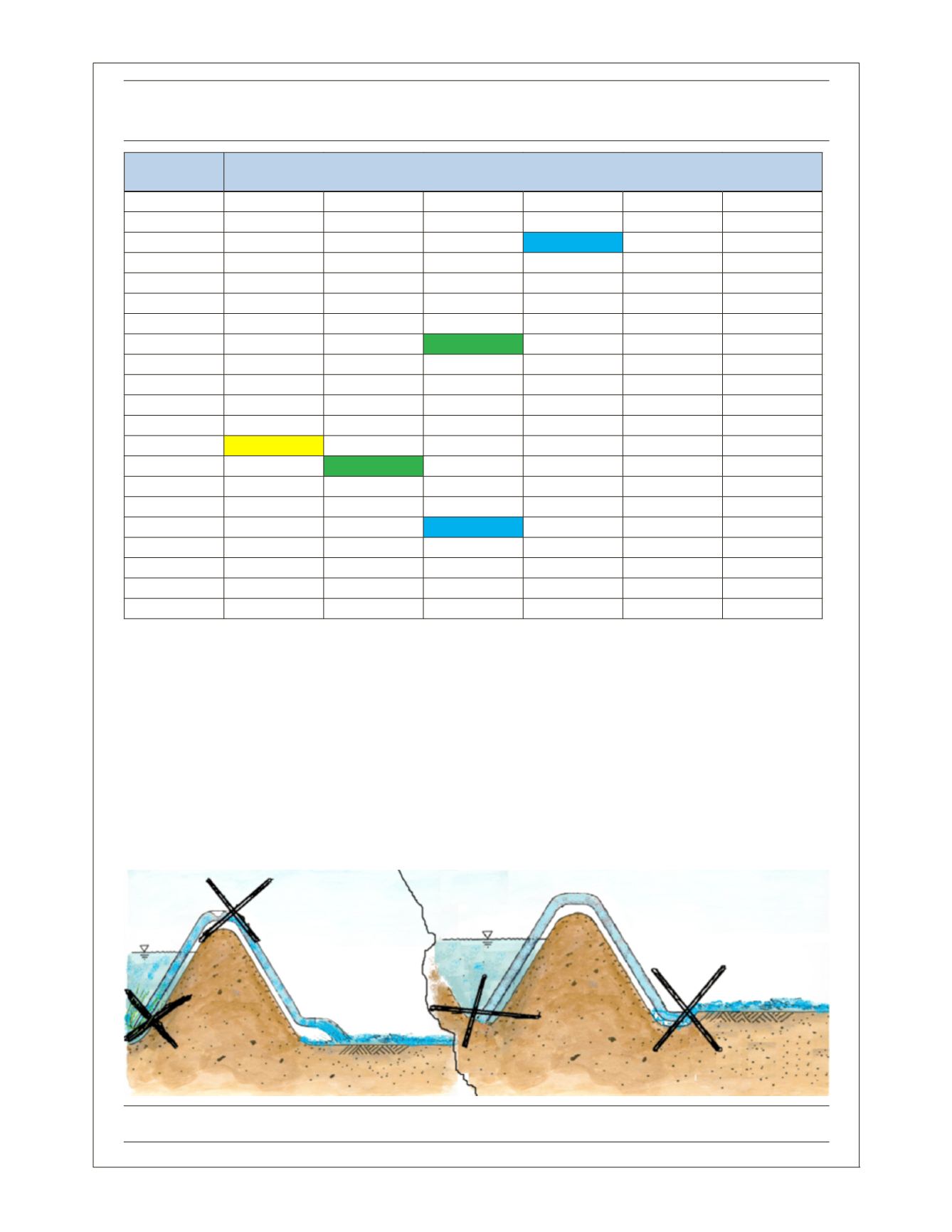

Tabla 3. Relación carga–gasto para sifones de aluminio de diferentes diámetros.
Gasto en litros por segundo. (Continuación)
Ilustración 12. Efecto de la carga hidráulica en el gasto del sifón.
