un factor de seguridad de 4 para evitar este tipo de falla por lo que la máxima deformación
permisible es de 7.5% con respecto al diámetro exterior del tubo en cuestión.

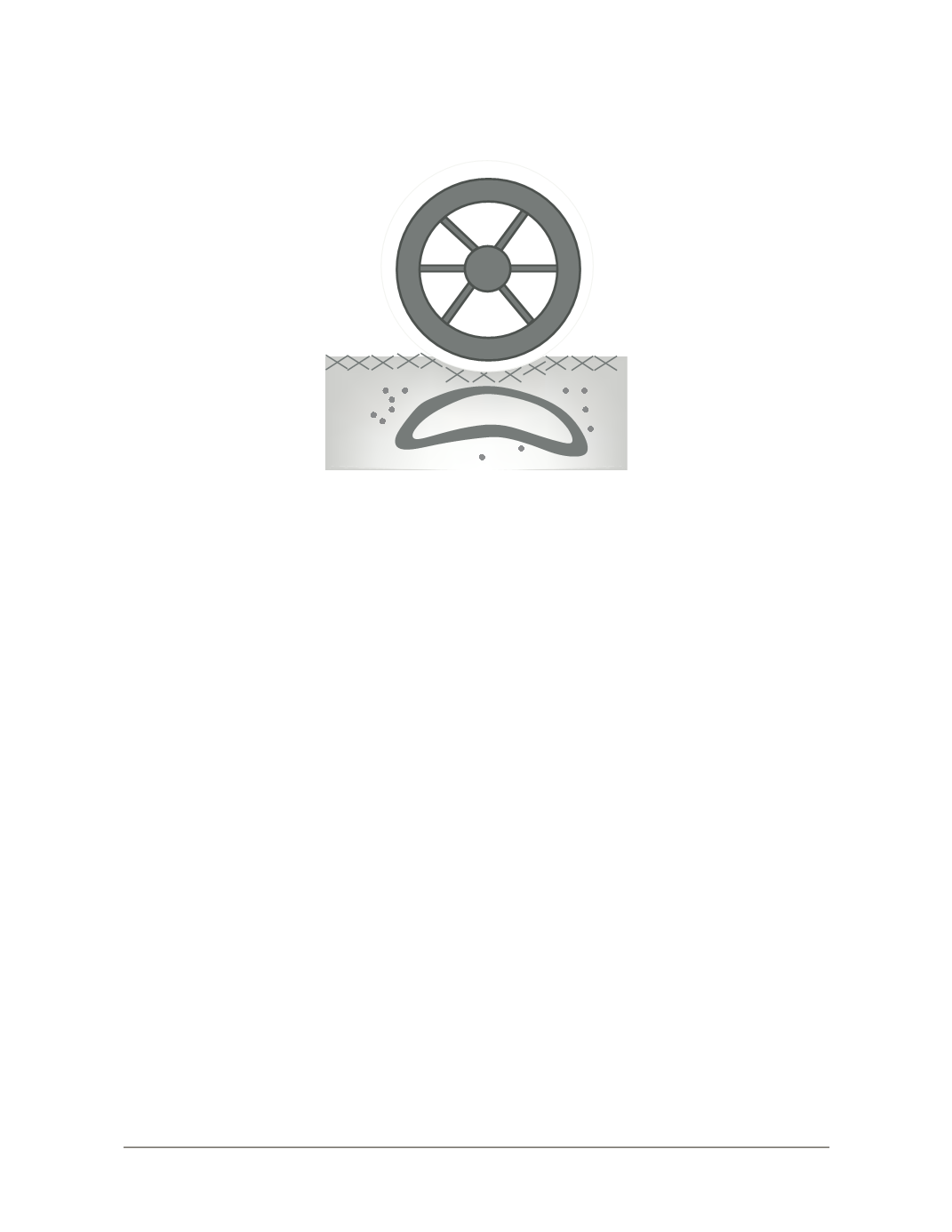

Figura 6.1.21 Falla por curvatura inversa en tubería de PVC
∆x>0.3 D
D
Dictamen técnico descriptivo de la tubería
Además del monitoreo de la información recopilada en el inventario, en las estadísticas
y en los muestreos físicos, es conveniente realizar visitas especiales de campo, con objeto
de verificar la información recopilada, complementaria y verificar el estado de la tubería
por medio de recorridos minuciosos para detectar las manifestaciones superficiales, tales
como asentamientos del terreno, crecimiento inusitado de plantas y signos de humedad
que puedan indicar fugas u otro tipo de fallas de las tubería.
En estas visitas se toman
fotografías generales de las instalaciones, se sondean la tubería y se verifican sus diámetros
y niveles.
Después de haber realizado las visitas de campo, de analizar la información y de obtener los
resultados de laboratorio se obtienen los siguientes datos:
• Si existen pérdidas de presión
• Si hay una mala calidad del agua
• Si existen fugas
• Si existe algún tipo de corrosión
Con base en estos datos se elabora un resumen descriptivo de cada una de la tubería ana-
lizadas y muestreadas, para lo cual se elabora una hoja de dictamen técnico en donde se
registran los datos más importantes que ayudan a determinar sus estados físicos actuales
(ver Tabla 6.1.33 y Tabla 6.1.
34).
